本文主要介绍陶瓷谐振器特性_陶瓷谐振器噪措施，陶瓷谐振器利用了压电陶瓷 (一般为锆钛酸铅; PZT) 的机械谐振特性，其振动模式随谐振频率的变化而变化,陶瓷谐振器作为一种机械振荡器件，石英晶体非常有名。CR、LC振荡电路利用了电谐振。

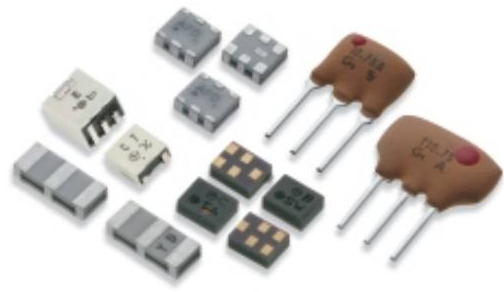

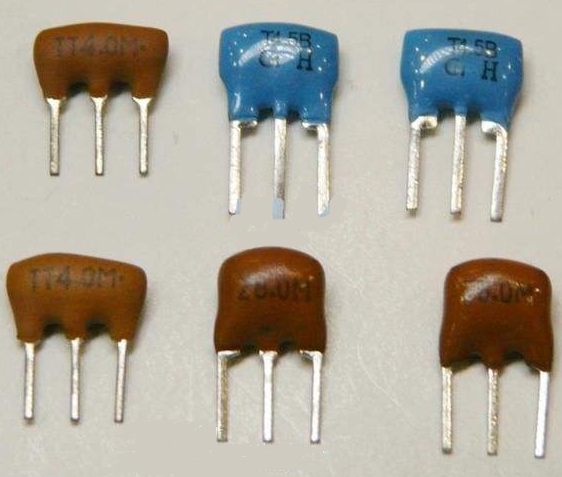

陶瓷谐振器利用了压电陶瓷 (一般为锆钛酸铅; PZT) 的机械谐振特性，其振动模式随谐振频率的变化而变化,陶瓷谐振器作为一种机械振荡器件，石英晶体非常有名。CR、LC振荡电路利用了电谐振。

陶瓷谐振器特性

1. 振荡频率的高度稳定性

陶瓷谐振器的振荡频率稳定度介于石英晶体与LC或CR振荡电路之间。

石英晶体振荡子的温度系数超大为10/°C，LC或CR振荡电路的温度系数则大约为10到10/°C。陶瓷谐振器的温度系数为10/°C (在﹣20到﹢80°C的范围内)。

2. 尺寸小，重量轻

陶瓷谐振器的尺寸只有常用的石英晶体尺寸的一半。

3. 成本低，免调整

使用陶瓷谐振器，客户可实现批量生产，与CR、LC电路不同，陶瓷谐振器利用的是机械谐振而不是电谐振，这意味着它基本上不受外部电路或电源电压波动的影响。从而可以制作成无需调整的高度稳定的振荡电路。

陶瓷谐振器噪措施

1. 增加负载电容

如果增加了负载电容，就会增强低通滤波器的效果，从而减小微波噪音。因此，振荡频率也会稍微降低。如果负载电容增加过大，振荡就会停止。

2. 增加阻尼电阻器 (Rd)

增加阻尼电阻器会进一步增加负载电容，增强低通滤波器的效果，纠正陶瓷谐振器与集成电路的配合，进而抑制反射振铃。此外，此方法可以减少电流消耗，抑制噪音。如果阻尼电阻增加过多，振荡就会停止。

3. 在负载电容与地之间安装铁氧体磁珠

安装铁氧体磁珠可以降低微波增益，抑制噪音。如果铁氧体磁珠造成的感应系数或损耗过大，振荡就会停止或发生异常振荡现象。

即使用上述三种方式来抑制噪音，也可能是无效的，因为不同的集成电路和陶瓷谐振器会影响噪音的抑制效果。特别是针对三次泛音的陶瓷谐振器，其电路常数产生很少额外增益，因此，必须全面地考虑电路常数。

以上就是陶瓷谐振器特性_陶瓷谐振器噪措施，希望对各位有帮助。​
