接触器与按钮开关的原理
发布于2019-04-29 17:51:24
171次阅读
接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。
A1与A2是线圈供电端子,线圈得电主触点吸合负载才通电接触器与按钮开关的原理

接触器的工作原理是:当接触器线圈通电后,线圈电流会产生磁场,产生的磁场使静铁芯产生电磁吸力吸引动铁芯,并带动交流接触器点动作,常闭触点断开,常开触点闭合,两者是联动的。
当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

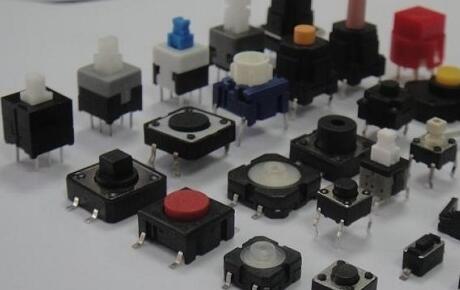

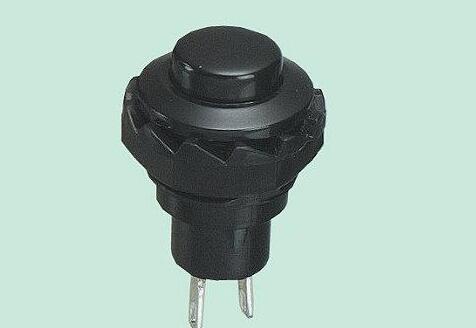

图上的是常闭点开关在电路中可作为停止开关按钮开关的结构种类很多,可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等,[1]有单钮、双钮、三钮及不同组合形式,一般是采用积木式结构。
由按钮帽、复位弹簧、桥式触头和外壳等组成,通常做成复合式,有一对常闭触头和常开触头,有的产品可通过多个元件的串联增加触头对数。还有一种自持式按钮,按下后即可自动保持闭合位置,断电后才能打开。
