电气基础知识之按钮开关
发布于2019-04-29 17:48:52
89次阅读
按钮开关的种类很多，但是其原理都是类似的，内部结构都差不多。下面我们讲解一下最常用的。
电气基础知识之按钮开关
按键开关内部图
图中1是按钮帽，有红色、绿色、黄色等；2是按钮恢复弹簧；3是动触点；4、5是静触点。
上图有两对触点按键，一对常开（3和5）和一对常闭（3和4）。
这里出现了两个专业术语--常开（normalopen常开NO）和常闭（normalclose常闭NC）
一、电源开关

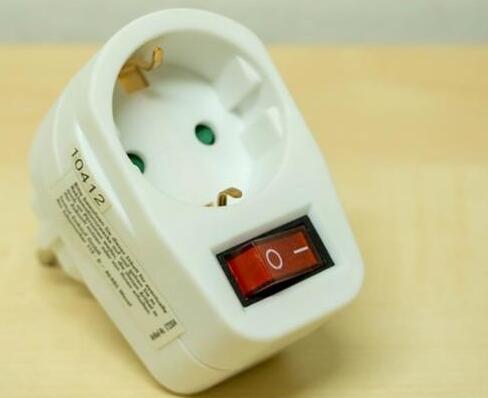

这种开关大家都见过，我们就不详细介绍了，开关上有两个图标。一个是坚（表示导通），一个是一个圈（断开），接线的时候要注意不要接反了。这种按钮开关常用于小的家电，和设备的二次回路中。它自己不可以自动复位，需要手去按动。
二、旋转开关

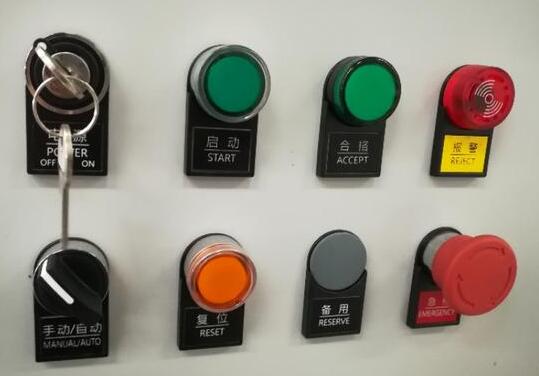

旋钮开关也常用在二次回路的电源控制，和控制设备上的灯，还可以控制要求不高的接触器。实物图片见第一张图中的手/自动按钮。
旋钮开关也是不可以自动复位的，需要手动去旋转。
三、紧急停止按钮开关
紧急停止按钮开关又称为急停按钮开关，内部结构也是一样的，特别注意的是这种按钮按下后不会自动复位（也就是它的常闭按下后一直就断开了），要顺时针转动半圈才恢复到常闭的状态。我们区别它和停止按钮的不同之处，它是在出现紧急情况之下按下此按钮开关停止设备的所有动作。实物图见第一张中的急停按钮，像个毛菇头是的，又称为毛菇头按钮。
四、启动和停止开关
启动和停止按钮开关，一般用于启动和停止。一般有绿色、红色、黄色等。我们通常把绿色的按钮作为启动，红色的作为停止，黄色可以作为点动。其实它内部结构都是一样的。实物图见第一张图中的启动、合格、复位，其中启动和复位按钮和合格按钮是有区别的，启动和复位按钮是带指示灯的按钮开关。
