晶体谐振器温度造成的振荡频移不正常因素

本文主要介绍晶体谐振器温度造成的振荡频移不正常因素，如果驱动功率超过了晶体谐振器规格中规定的数值，那么可以确定振荡频率的异常温度特性。这就是所谓的“跳变”或“激发性跳变”。由于驱动功率过高可能会造成这种现象。

晶体谐振器频率温度特性异常时，应考虑以下原因

驱动功率过高

晶体谐振器特征异常

振荡电路元件温度特性的影响

驱动功率过高

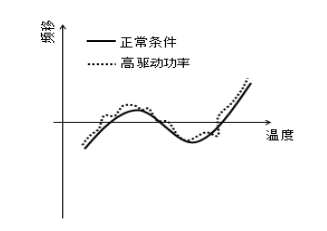

如果驱动功率超过了晶体谐振器规格中规定的数值，那么可以确定振荡频率的异常温度特性。

这就是所谓的“跳变”或“激发性跳变”。由于驱动功率过高可能会造成这种现象。

如果驱动功率超过了晶体谐振器规格中规定的数值，那么可以确定振荡频率的异常温度特性。

如果是激发性跳变，振荡频率的温度特性可能会被扭曲。

为了避免发生激发性跳变，需要降低驱动功率。

晶体谐振器不正常因素措施

措施1：

增加阻尼电阻

增加阻尼电子,反相放大器的输出幅度会减小,实际驱动功率也会减小。

通过这样的调整,振荡幅度也会减小。因此,最好是检查一下振荡裕量是否超过了5倍。

此外,需要注意振荡幅度不能变得太小。

措施2:

减小外部负载电容。

减小外部负载电容,振荡电路阻抗会增加,实际驱动功率也会减小。

这样一来,由于负载电容减小,实际振荡频率会增加。

因此,最好是检查一下实际振荡频率是否位于想要的频率范围内。
以上就是晶体谐振器温度造成的振荡频移不正常因素，希望对各位有帮助。
