稳压二极管电路原理_稳压二极管识别方法

本文主要介绍稳压二极管电路原理_稳压二极管识别方法，稳压二极管又叫齐纳二极管，稳压二极管利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管，此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。

在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。

稳压二极管电路原理

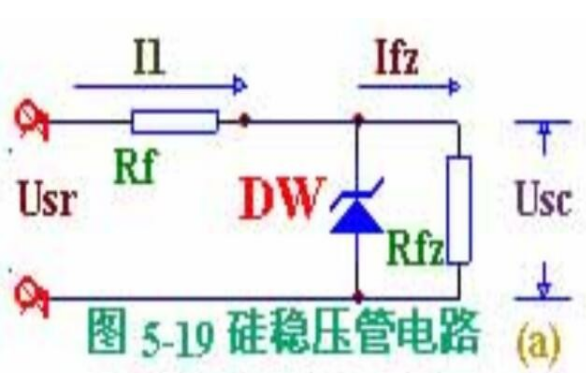

若电网电压升高，整流电路的输出电压Usr 也随之升高，引起负载电压Usc 升高。由于稳压管DW与负载Rfz 并联，Usc 只要有根少一点增长，就会使流过稳压管的电流急剧增加，使得I1也增大，限流电阻R1上的电压降增大，从而抵消了Usr 的升高，保持负载电压Usc 基本不变。反之，若电网电压降低，引起Usr 下降，造成Usc 也下降，则稳压管中的电流急剧减小，使得I1减小，R1上的压降也减小，从而抵消了Usr 的下降，保持负载电压Usc 基本不变。

若Usr 不变而负载电流增加，则R1上的压降增加，造成负载电压Usc 下降。Usc 只要下降一点点，稳压管中的电流就迅速减小，使R1 上的压降再减小下来，从而保持R1 上的压降基本不变，使负载电压Usc 得以稳定。

稳压管起着电流的自动调节作用，而限流电阻起着电压调整作用，稳压管的动态电阻越小，限流电阻越大，输出电压的稳定性越好。

稳压二极管识别方法

在电路中识别

稳压二极管在电路中常用“ZD”加数字表示，如：ZD1表示编号为1的稳压管。

正负极识别

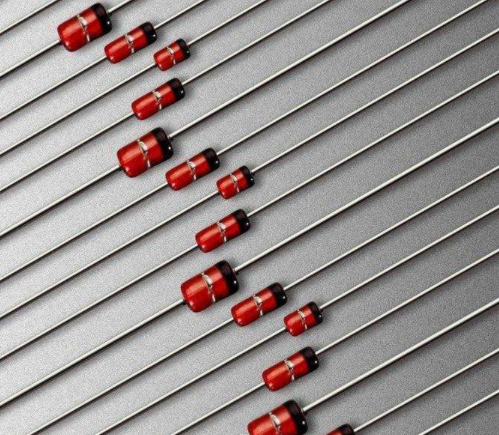

从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同。

色环稳压二极管识别

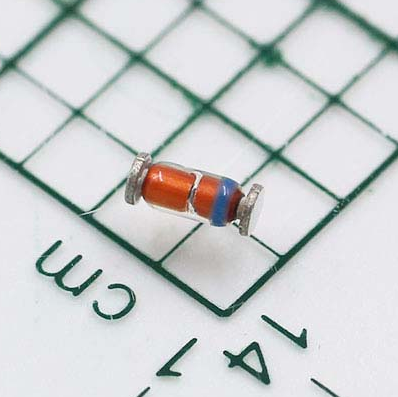

色环稳压二极管上的色环代表两个含义：一是代表数字，二是代表小数点位数。

与普通整流二极管区分

首先利用万用表R×1K挡，按把被测管的正、负电极判断出来。然后将万用表拨至R×10K挡上，黑表笔接被测管的负极，红表笔接被测管的正极，若此时测得的反向电阻值比用R×1K挡测量的反向电阻小很多，说明被测管为稳压管；反之，如果测得的反向电阻值仍很大，说明该管为整流二极管或检波二极管。
