二极管分类_二极管检测方法

本文主要介绍二极管分类_二极管检测方法，二极管电子元件当中一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。

大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压），因此，二极管可以想成电子版的逆止阀。

二极管分类

二极管种类有很多，按照所用的半导体材料，可各种二极管的符号分为锗二极管（Ge管）和硅二极管（Si管），根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。

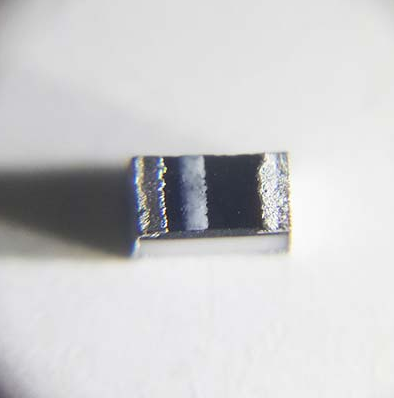

由于是点接触，只允许通过贴片二极管较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管检测方法

检测小功率晶体二极管

A.判别正、负电极

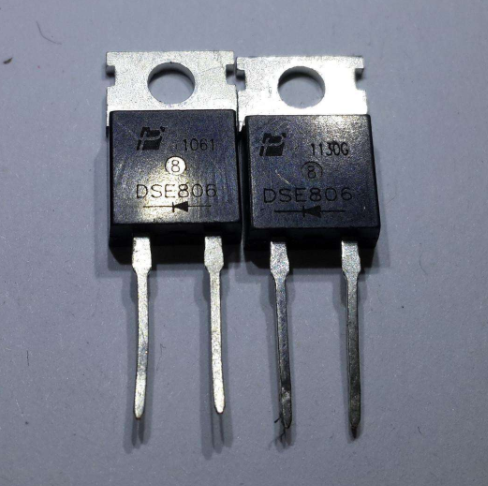

(a)观察外壳上的符号标记。通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b)观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。

(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

(d)观察二极管外壳，带有银色带一端为负极。

B.检测最高反向击穿电压。对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

检测双向触发二极管

将万用表置于相应的直流电压挡。测试电压由兆欧表提供。测试时，摇动兆欧表，万同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。

瞬态电压抑制二极管(TVS)的检测

A.用万用表测量管子的好坏对于单要极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。

对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。

高频变阻二极管的检测

识别正、负极高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环一端为正极。

变容二极管的检测

将万用表红、黑表笔怎样对调测量，变容二极管的两引脚间的电阻值均应为无穷大。如果在测量中，发现万用表指针向右有轻微摆动或阻值为零，说明被测变容二极管有漏电故障或已经击穿坏。

单色发光二极管的检测

在万用表外部附接一节能1.5V干电池，将万用表置R×10或R×100挡。这种接法就相当于给予万用表串接上了1.5V的电压，使检测电压增加至3V(发光二极管的开启电压为2V)。检测时，用万用表两表笔轮换接触发光二极管的两管脚。若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极红表笔所接的为负极。

红外发光二极管的检测

A.判别红外发光二极管的正、负电极。红外发光二极管有两个引脚，通常长引脚为正极，短引脚为负极。因红外发光二极管呈透明状，所以管壳内的电极清晰可见，内部电极较宽较大的一个为负极，而较窄且小的一个为正极。

B.先测量红个发光二极管的正、反向电阻，通常正向电阻应在30k左右，反向电阻要在500k以上，这样的管子才可正常使用。

红外接收二极管的检测

A.识别管脚极性

(a)从外观上识别。常见的红外接收二极管外观颜色呈黑色。识别引脚时，面对受光窗口，从左至右，分别为正极和负极。另外在红外接收二极管的管体顶端有一个小斜切平面，通常带有此斜切平面一端的引脚为负极，另一端为正极。

(b)先用万用表判别普通二极管正、负电极的方法进行检查，即交换红、黑表笔两次测量管子两引脚间的电阻值，正常时，所得阻值应为一大一小。以阻值较小的一次为准，红表笔所接的管脚步为负极，黑表笔所接的管脚为正极。

B.检测性能好坏。用万用表电阻挡测量红外接收二极管正、反向电阻，根据正、反向电阻值的大小，即可初步判定红外接收二极管的好坏。

激光二极管的检测

A.按照检测普通二极管正、反向电阻的方法，即可将激光二极管的管脚排列顺序确定。但检测时要注意，由于激光二极管的正向压降比普通二极管要大，所以检测正向电阻时，万用表指针公略微向右偏转而已。
以上就是二极管分类_二极管检测方法，希望对各位有帮助。
