变容二极管特点_变容二极管工作原理

本文主要介绍变容二极管特点_变容二极管工作原理，变容二极管又称"可变电抗二极管"，是利用pN结反偏时结电容大小随外加电压而变化的特性制成的。反偏电压增大时结电容减小、反之结电容增大，变容二极管的电容量一般较小，其最大值为几十皮法到几百皮法，最大电容与最小电容之比约为5:1。

变容二极管主要在高频电路中用作自动调谐、调频、调相等、例如在电视接收机的调谐回路中作可变电容。

变容二极管特点

1.变容二极管的作用是利用PN结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。

变容二极管属于反偏压二极管，改变其PN结上的反向偏压，即可改变PN结电容量。反向偏压越高，结电容则越少，反向偏压与结电容之间的关系是非线性的。

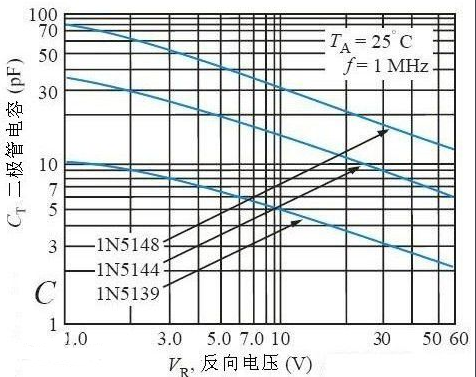

2、变容二极管的电容值与反向偏压值的关系

(a) 反向偏压增加，造成电容减少；

(b) 反向偏压减少，造成电容增加。

电容误差范围是一个规定的变容二极管的电容量范围。数据表将显示最小值、标称值及最大值，这些经常绘在图上。

变容二极管工作原理

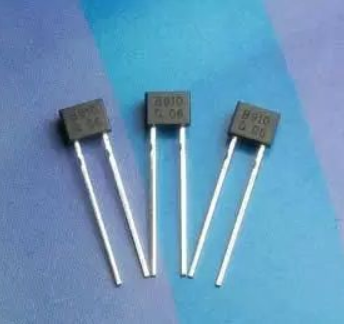

变容二极管(Varactor Diodes)为特殊二极管的一种,当外加顺向偏压时，有大量电流产生，PN（正负极）结的耗尽区变窄，电容变大，产生扩散电容效应；当外加反向偏压时，则会产生过渡电容效应。但因加顺向偏压时会有漏电流的产生，所以在应用上均供给反向偏压。

变容二极管也称为压控变容器，是根据所提供的电压变化而改变结电容的半导体。也就是说，作为可变电容器，可以被应用于FM调谐器及TV调谐器等谐振电路和FM调制电路中。

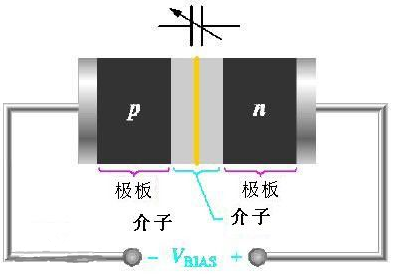

其实我们可以把它看成一个PN结，我们想，如果在PN结上加一个反向电压V（变容二极管是反向来用的），则N型半导体内的电子被引向正极，P型半导体内的空穴被引向负极，然后形成既没有电子也没有空穴的耗尽层，该耗尽层的宽度我们设为d，随着反向电压V的变化而变化。
如此一来，反向电压V增大，则耗尽层d变宽，二极管的电容量C就减少（根据C=kS/d），而反向电压减小，则耗尽层宽d变窄，二极管的电容量变大.反向电压V的改变引起耗尽层的变化，从而改变了压控变容器的结容量C。达到了目的。

变容二极管是利用PN结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。

以上就是变容二极管特点_变容二极管工作原理，希望对各位有帮助。
