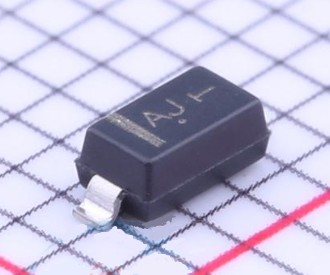

本文主要介绍恒流二极管特性_恒流二极管检测方法,恒流二极管和恒流三极管是近年来问世的半导体恒流器件,是与稳压二极管相对偶的基础电子元器件。在恒流二极管的基础上增加控制脚端,进而发展成为恒流三极管。它们都能在很宽的电压范围内输出恒定的电流,并具有很高的动态阻抗。
由于恒流二极管恒流性能好、价格较低、使用简便,因此已被广泛用于恒流源、稳压源、放大器以及电子仪器的保护电路中。
恒流二极管特性

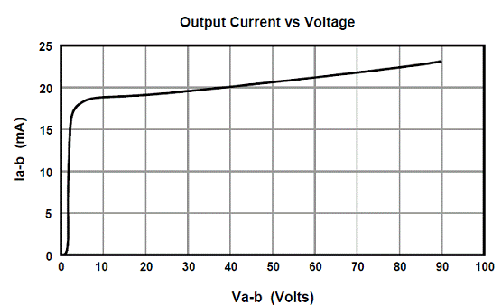

恒流二极管的典型伏安特性,它在某一个电压范围内有一段恒流区间,在这个区间,流经的电流几乎不变,VL为到达IL的电压值,IL大约为0.8Ip,Vb为击穿电压值。但是实际的恒流二极管并不是那么理想。图3是美国Supertex的CL1恒流二极管的特性。它的电流仍然会随电压而有所增加。

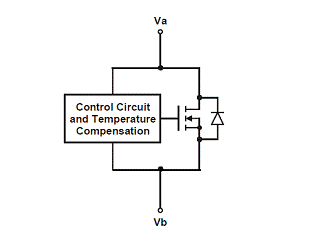

恒流二极管的另一个特性就是它的温度特性,温度特性通常用相对值%/°C或绝对值μA/°C来表示,这个温度系数通常是负值。其值取决于恒流的值,恒流值 越大,温度系数也越大,通常在-0.4%~-0.6%之间,为了达到恒流的目的当然不希望电流随温度变动,所以通常需要采用温度补偿措施。
恒流二极管检测方法

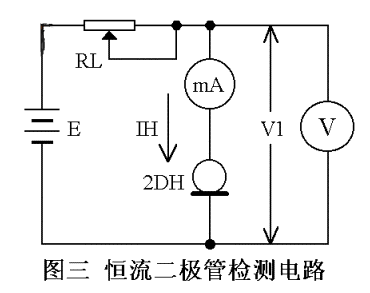

检测恒流二极管的电路E是可调直流电源,向恒流二极管提供工作电压VI。用直流毫安表测量恒定电流IH,同时用一块直流电压表监测工作电压VI。当VI从Vs 一直上升到V(BO)时,IH应保持恒定,电路中的RL为负载电阻,实际测量一只2DH04C型恒流二极管,其标称恒定电流IH==0.4mA,正向击穿电压。
以上就是恒流二极管特性_恒流二极管检测方法,希望对各位有帮助。
