三极管发展历史_三极管工作状态

本文主要介绍三极管发展历史_三极管工作状态，三极管全称应为半导体三极管也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关，三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

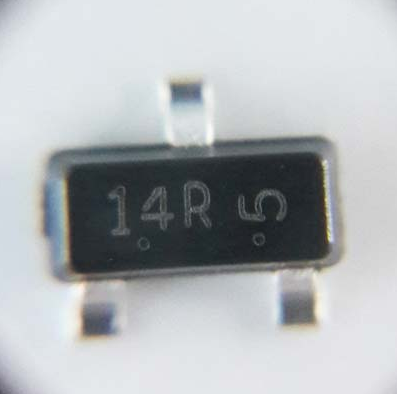

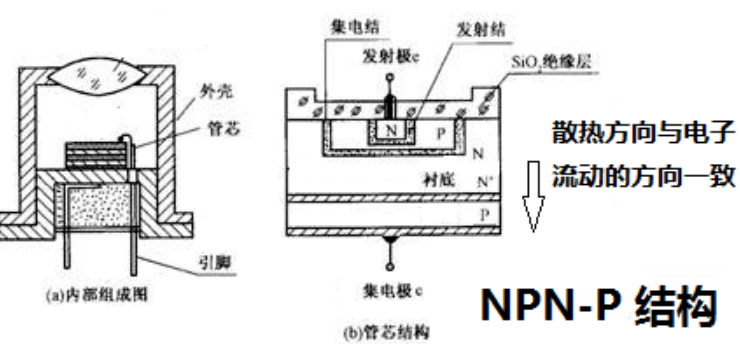

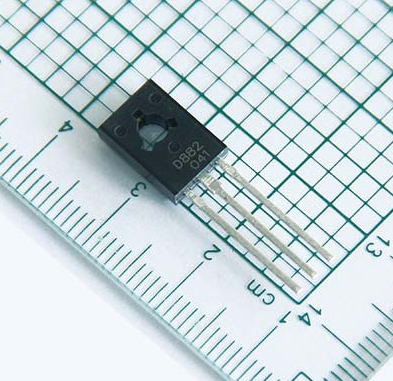

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

三极管发展历史

1947年12月23日，美国新泽西州墨累山的贝尔实验室里，3位科学家——巴丁博士、布莱顿博士和肖克莱博士在紧张而又有条不紊地做着实验。他们在导体电路中正在进行用半导体晶体把声音信号放大的实验。3位科学家惊奇地发现，在他们发明的器件中通过的一部分微量电流，竟然可以控制另一部分流过的大得多的电流，因而产生了放大效应。这个器件，就是在科技史上具有划时代意义的成果——晶体管。因它是在圣诞节前夕发明的，而且对人们未来的生活发生如此巨大的影响，所以被称为“献给世界的圣诞节礼物”。这3位科学家因此共同荣获了1956年诺贝尔物理学奖。

晶体管促进并带来了“固态革命”，进而推动了全球范围内的半导体电子工业。作为主要部件，它及时、普遍地首先在通讯工具方面得到应用，并产生了巨大的经济效益。由于晶体管彻底改变了电子线路的结构，集成电路以及大规模集成电路应运而生，这样制造像高速电子计算机之类的高精密装置就变成了现实。

三极管工作状态

三极管截止状态

当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

三极管放大状态

当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β=ΔIc/ΔIb，这时三极管处放大状态。

三极管饱和导通

当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。

根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。
以上就是三极管发展历史_三极管工作状态，希望对各位有帮助。
