三极管参数_三极管判别

本文主要介绍三极管参数_三极管判别，三极管全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。

三极管参数

特征频率fT,当f= fT时,三极管完全失去电流放大功能.如果工作频率大于fT,电路将不正常工作,fT称作增益带宽积，即fT=βfo。若已知当前三极管的工作频率fo以及高频电流放大倍数，便可得出特征频率fT。随着工作频率的升高，放大倍数会下降．fT也可以定义为β=1时的频率。

电压/电流,用这个参数可以指定该管的电压电流使用范围。

hFE,电流放大倍数。

VCEO,集电极发射极反向击穿电压,表示临界饱和时的饱和电压。

PCM,最大允许耗散功率。

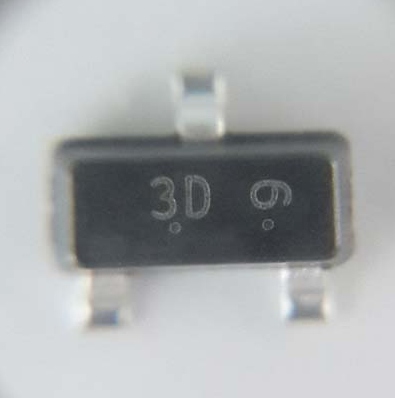

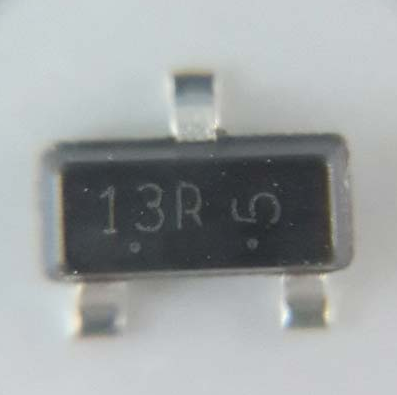

封装形式,指定该管的外观形状,如果其它参数都正确，封装不同将导致组件无法在电路板上实现。

三极管判别

三极管基极的判别：根据三极管的结构示意图，我们知道三极管的基极是三极管中两个PN结的公共极，因此，在判别三极管的基极时，只要找出两个PN结的公共极，即为三极管的基极。具体方法是将多用电表调至电阻挡的R×1k挡，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极。如果一次没找到，则红表笔换到三极管的另一个脚，再测两次；如还没找到，则红表笔再换一下，再测两次。如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换。这样最多量12次，总可以找到基极。

三极管类型的判别：三极管只有两种类型，即PNP型和NPN型。判别时只要知道基极是P型材料还N型材料即可。当用多用电表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P型材料，三极管即为NPN型。如果红表笔接基极导通，则说明三极管基极为N型材料，三极管即为PNP型。
以上就是三极管参数_三极管判别，希望对各位有帮助。
