使用快恢复二极管的注意事项及区别

说到二极管大家也许并不陌生，早在孩童时代教科书中就有提及到贴片二极管的相关知识，而今天小编要介绍的是快恢复二极管。

快恢复二极管是指开关特性好，反向回复时间短的半导体二极管器件，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，常当作高频整流二极管和续流二极管使用。可以说应用的非常广泛的，那么在快恢复二极管的应用时我们应该注意什么事项呢？

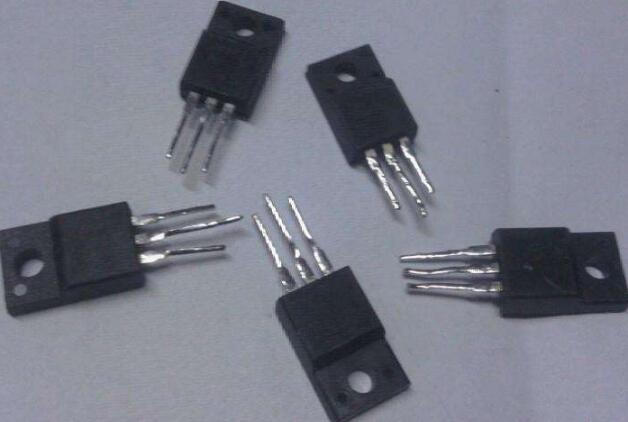

1、一般的单管有三个引脚，左右两边的都是实脚中间的为空脚，空角一般会在出厂时减掉，也有的厂家不剪。

2、如果对管中有一只管子损坏掉了，那么可以作为单管使用。

3、测正向导通电压时，必须是用R×1档。如果用R×1k档话，就会因为测试电流太小，甚至低于快速二极管的正常工作电流，所以测出的电压值会明显降低，那么，该次测试也没有很大的意义，所以切记要用R×1档才能测出有效值！

1）有些单管，共三个引脚，中间的为空脚，一般在出厂时剪掉，但也有不剪的。

2）若对管中有一只管子损坏，则可作为单管使用。

3）测正向导通压降时，必须使用R×1档。若用R×1k档，因测试电流太小，远低于管子的正常工作电流，故测出的VF值将明显偏低。在上面例子中，如果选择R×1k档测量，正向电阻就等于2.2kΩ，此时n′=9格。由此计算出的VF值仅0.27V，远低于正常值(0.6V)。

快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。

肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管(Schottky Barrier Diode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。

这两种管子通常用于开关电源。

肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~！

前者的优点还有低功耗，大电流，超高速~！电气特性当然都是二极管阿~！

快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.

肖特基二极管：反向耐压值较低40V-50V，通态压降0.3-0.6V，小于10nS的反向恢复时间。它是具有肖特基特性的“金属半导体结”的二极管。其正向起始电压较低。

其金属层除材料外，还可以采用金、钼、镍、钛等材料。其半导体材料采用硅或砷化镓，多为N型半导体。这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。

由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。其工作频率可达100GHz。并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。

快恢复二极管：有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。

快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.

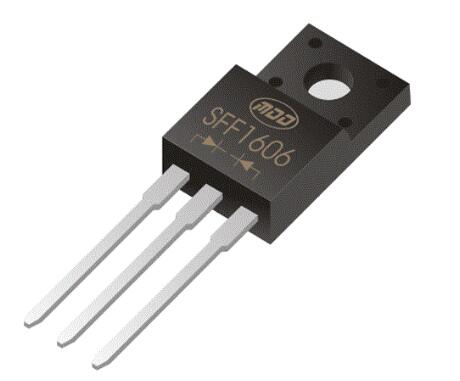

通常，5~20A的快恢复二极管采用TO-220FP塑料封装，20A以上的大功率快恢复二极管采用顶部带金属散热片的TO-3P塑料封装，5A一下的快恢复二极管则采用DO-41，DO-15，或D0-27等规格塑料封装。
