开关二极管简介及种类

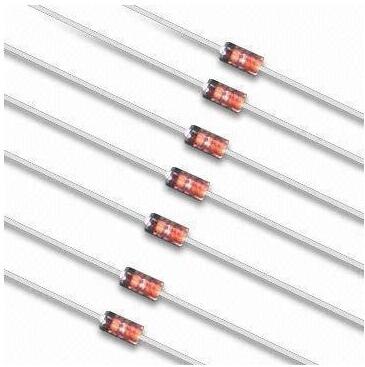

开关二极管主要起到在电路中高速开关的作用，半导体二极管导通时相当于开关闭合（电路接通），截止时相当于开关断开（电路切断），所以二极管可以做开关用，常用型号为1N4148。

由于二极管具有单向导电的特性，在正偏压（偏压即整体回路中某个点相对于基准点之间的电压）下导通，在导通状态下的电阻很小，约为几十至几百欧。

再反向偏压下，则呈截至状态，其电阻很大，一般硅二极管在10MΩ以上，锗管也有几十千欧至几百千欧。利用这一特性，二极管将在电路中起到控制电流接通或关断的作用，成为一个理想的电子开关。

开关二极管从截至（高阻状态）到导通（低阻状态）状态的时间叫开通时间，从导通到截止的时间叫反向恢复时间。开关二极管的开关速度是相当快的，像硅开关二极管的反向恢复时间只有几纳秒，即使是锗开关二极管，也不过几百纳秒。

开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点，广泛应用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路中。

其种类也比较丰富，有普通开关二极管，高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。

开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。

普通开关二极管

常用的国产普通开关二极管有2AK系列锗开关二极管，表4-8为2AK系开关二极管的主要参数。

高速开关二极管

高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

常用的国产高速开关二极管有2CK系列。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）。

超高速开关二极管

常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装）。

低功耗开关二极管

低功耗开关二极管的功耗较低，但其零偏压电容和反向恢复时间值均较高速开关二极管低。

常用的低功耗开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封）。

高反压开关二极管

高反压开关二极管的反向击穿电压均在220V以上，但其零偏压电容和反向恢复时间值相对较大。

常用的高反压开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封） 。

硅电压开关二极管

硅电压开关二极管是一种新型半导体器件，有单向​电压开关二极管和双向电压开关二极管之分，主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。

单向电压开关二极管也称转折二极管，邮PnPN四层结构的硅半导体材料组成，其正向为负阻开关特性（指当外加电压升高到正向转折电压值时，开关二极管由截止状态变为导通状态，即由高阻转为低阻），反向为稳定特性。双向电压二极管由NPnPN五层结构的硅半导体材料组成，其正向和反向均具有相同的负阻开关特性。
