色环电阻分类_色环电阻识别

发布于2019-04-26 17:50:06 200次阅读

本文主要介绍色环电阻分类_色环电阻识别,色环电阻是在电阻封装上(即电阻表面)涂上一定颜色的色环,来代表这个电阻的阻值。色环实际上是早期为了帮助人们分辨不同阻值而设定的标准。
色环电阻分类_色环电阻识别
色环电阻现在应用还是很广泛的,如家用电器、电子仪表、电子设备中常常可以见到。但由于色环电阻比较大,不适合现代高度集成的性能要求。

色环电阻分类

色环电阻是电子电路中最常用的电子元件,采用色环来代表颜色和误差,可以保证电阻无论按什么方向安装都可以方便、清楚地看见色环。色环电阻的基本单位是:欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)。1000欧(Ω)=1千欧(KΩ),1000千欧(KΩ)=1兆欧(MΩ)。

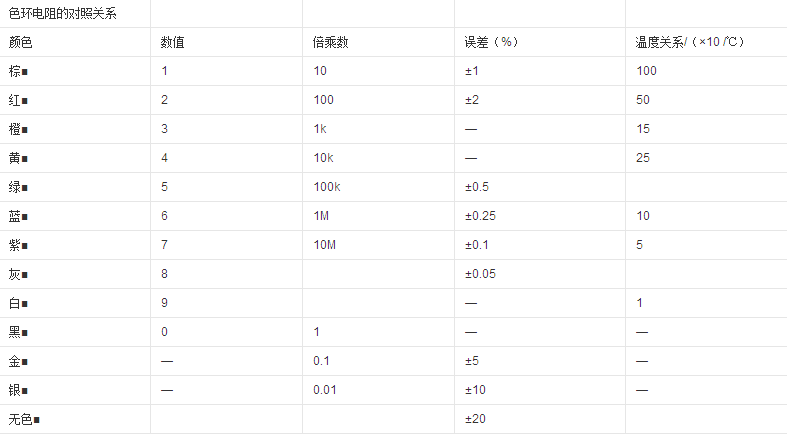

色环电阻用色环来表示电阻的阻值和误差,普通的为四色环,高精密的用五色环表示,另外还有六色环表示的(此种产品只用于高科技产品且价格十分昂贵)。下表为色环电阻对照关系,其识别方法如下:

色环电阻分类_色环电阻识别

四色环电阻

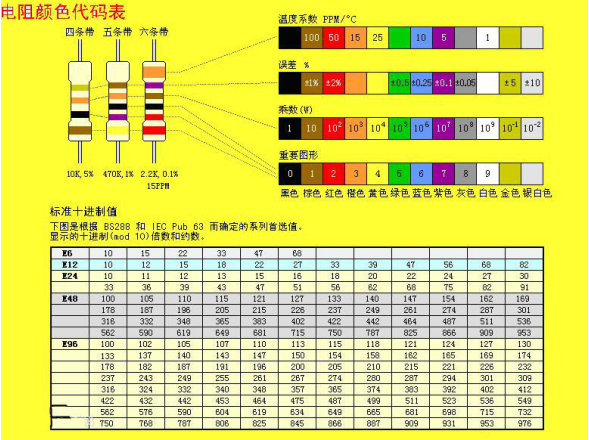

四色环电阻 就是指用四条色环表示阻值的电阻,从左向右数,如图所示。第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值倍乘的数;第四道色环表示阻值允许的偏差(精度)。

例如一个电阻的第一环为红色(代表2)、第二环为紫色(代表7)、第三环为棕色(代表10倍)、第四环为金色(代表±5%),那么这个电阻的阻值应该是270Ω,阻值的误差范围为±5%。

五色环电阻

五色环电阻 就是指用五条色环表示阻值的电阻,从左向右数,如图所示。第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值的第三位数字;第四道色环表示阻值的倍乘数;第五道色环表示误差范围。

例如以个五色环电阻,第一环为红(代表2)、第二环为红(代表2)、第三环为黑(代表0)、第四环为黑(代表1倍)、第五环为棕色(代表±1%),则其阻值为220Ω×1=220Ω,误差范围为±1%。

六色环电阻

六色环电阻 就是指用六色环表示阻值的电阻,如图所示,六色环电阻前五色环与五色环电阻表示方法一样,第六色环表示该电阻的温度系数。

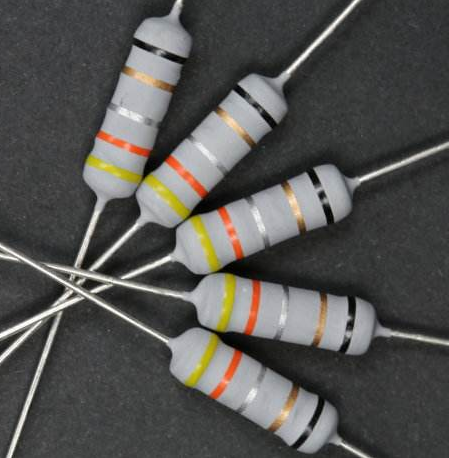

色环电阻识别
色环电阻分类_色环电阻识别

拿常用的四色环电阻举例

前两个色环正常读数。比如棕黑金金棕黑就是10

黑,棕,红,橙,黄,绿,蓝,紫,灰,白, 金, 银

0, 1, 2, 3, 4, 5, 6, 7, 8, 9,± 5%,±10%

倒数第二环,表示10的幂数。棕黑金金 倒数第二环的金就是10的-1次幂就是0.1

黑,棕,红,橙,黄,绿,蓝,紫,灰,白, 金, 银

0, 1, 2, 3, 4, 5, 6, 7, 8, 9, -1, -2

最后一位,表示误差。棕黑金金 最后一环的金就是±5%

黑 ,棕,红,橙 ,黄 , 绿 , 蓝 , 紫 , 灰 , 白 , 金 ,银

---, ±1, ±2,---, ---, ±0.5,±0.25,±0.1 ,±0.05,--- , ±5, ±10

所以棕黑金金就是10*0.1±5%=1±5% 也就是1欧误差5%的电阻

色环电阻分三环、四环、五环和六环,通常用四环。

三环电阻第一色环是十位数,第二色环是个位数,第三色环代表倍率。用前三个色环来代表其阻值,如:39Ω,39KΩ,39MΩ。误差±20%

四环电阻的识别第一、二环分别代表两位有效数的阻值;第三环代表倍率;第四环代表误差。

五环电阻为精密电阻,前三环为数值,最后一环还是误差色环,通常也是金、银和棕三种颜色,金的误差为5%,银的误差为10%,棕色的误差为1%,无色的误差为20%,另外偶尔还有以绿色代表误差的,绿色的误差为0.5%。精密电阻通常用于军事,航天等方面。

六色环电阻前五色环与五色环电阻表示方法一样,第六色环表示该电阻的温度。

黑 , 棕 ,红 ,橙 , 黄 , 绿 , 蓝 , 紫 , 灰 , 白 , 金 ,银
以上就是色环电阻分类_色环电阻识别,希望对各位有帮助。
