长江微电功率电感的基本组成材料

发布于2020-07-10 17:54:51 200次阅读

贴片功率电感电子电路中常用的元器件之一。电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝,它在电路中用字母“L”表示,主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

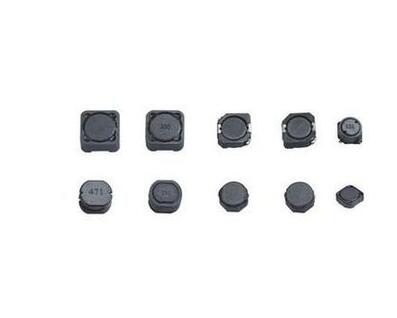

长江微电功率电感的基本组成材料

电感一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1.骨架骨架泛指绕制线圈的支架。一些体积较大的固定式电感或可调式电感(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。

2.绕组绕组是指具有规定功能的一组线圈,它是电感的基本组成部分。

绕组有单层和多层之分。单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

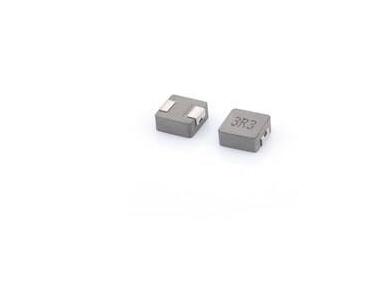

长江微电功率电感的基本组成材料

3.磁心与磁棒磁心与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料,它有"工"字形、柱形、帽形、"E"形、罐形等多种形状

4.铁心铁心材料主要有硅钢片、坡莫合金等,其外形多为"E"型。

5.屏蔽罩为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作,就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。采用屏蔽罩的电感,会增加线圈的损耗。

6.封装材料有些电感(如色码电感、色环电感等)绕制好后,用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。
