功率贴片电感的主要参数及应用

发布于2019-05-31 11:21:58 179次阅读

电感线圈的主要参数电感线圈的主要参数有两项:电感量L品质因数Q。在实际应用中,根据电路图的要求选用电感线圈时,必须了解电感线圈的主要参数。

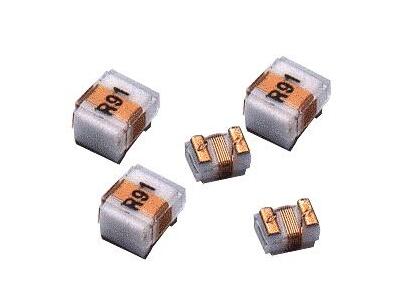

功率贴片电感的主要参数及应用

1)电感量L线圈的电感量L也称为自感系数或自感,是表示线圈产生自感应能力的一个物理量。当线圈中及其周围不存在铁磁物质时,通过线圈的磁通量与其中流过的电流成正比,其比值称为电感量。

2)品质因数Q线圈的品质因数Q是表示线圈质量的一个物理量。它是指线圈在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比。

在谐振电路中,线圈的Q值越高,回路的损耗越小,因而电路的效率越高。线圈的Q值的提高,往往受一些因素的限制,如导线的直流电阻、线圈骨架的介质损耗、屏蔽罩或铁芯引起的损耗、高频趋肤效应的影响等。线圈的Q值通常为几十至几百。

3)分布电容线圈的匝与匝间、线圈与屏蔽罩(有屏蔽罩时)间、线圈与磁芯、底板间存在的电容,均称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。

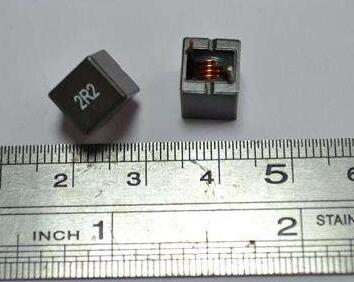

功率贴片电感的主要参数及应用

电感元件的应用

(1)在使用线圈时应注意不要随便改变线圈的形状、大小和线圈间的距离,否则会影响线圈原来的电感量。尤其是频率越高,圈数越少的线圈。

(2)线圈在装配时互相之间的位置和其它元件的位置,要特别注意,应符合规定要求,以免互相影响而导致整机不能正常工作。

(3)可调线圈应安装在机器的易于调节的地方,以便调整线圈的电感量达到最理想的工作状态。

   功率电感       贴片电感       电感线圈       功率贴片电感
