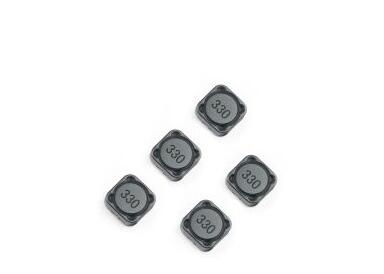

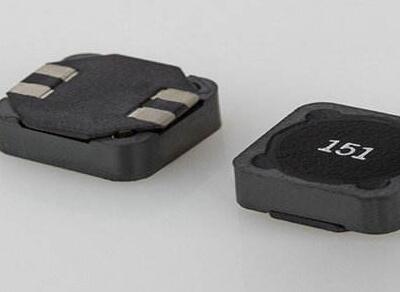

贴片功率电感的分类及详细介绍

电感是个历史悠久的东西，很早很早以前人们就知道一个根导线通过电流，在导线周围会产生磁场，把它绕在铁上面，会使铁有磁性，如果电流是定向的，那么可以是这个磁性有保持性！

如果是变化的，能够消除这个铁的磁，另外还发现当断开的那一瞬间，能够产生很大的反电动势，后来发现了导线在磁场中做切割磁力线运动能产生电流（不久就发明了发电机），电感也是运用它这个磁能变电能－电能变磁能原理的。

一、电感的单位

电感的基本单位是：H（亨），它和电容一样，也是一个很大的计量单位，我们一般用的是μH（微亨），mH（毫亨）的单位都用得比较少。他们之间的关系是1000倍计算。1H＝1000mH＝1000000μH

二、电感的符号

电感的符号在国际和国内的标法是一样的，但种类比较多，只要仔细了解一下，发现都大同小异。另外，变压器也可以说是电感，只是没人这么叫而已，他是两个互相耦合的电感。

三、电感的作用

电感的作用似乎有些对立，我们说过电容是通交阻直，而电感恰好相反，它的作用是通直阻交，本来嘛！直流电通过电感时产生的磁场方向大小是一致的，不会变化。

而交流电是正负发生变化的，所以磁场也会发生变化，由于从正（负）到负（正）是一个很短的时间，假设先是正电位并不断上升，那么电感周围的磁场不断增加，到顶时是最大。

这时电位开始下降，由于周围有磁场存在，电感此时会把周围的磁场转换为电能，使电能能维持一段时间，反之一样，从而就阻止了交流电的通过。

四、电感的种类（电感线圈,色环电感,功率电感,电感器,色码电感,电感封装,滤波电感,共模电感）

前面说过，电感的种类很多，但大体可以分为以下几种，它们各有各地作用，谈不上谁优谁劣。

空心电感：顾名思义，就是导线在非磁导体绕制而成，这种电感的电感量小，无记忆，但很难达到磁饱和（所谓磁饱和就是周围磁场达到一定饱和度，而磁力不再增加，不再工作在线性区间了。）。音响中往往从功放输出到音箱中，在功放的输出级后面串一个电感，它就是空心电感。

铁氧体电感：铁氧体是一种磁导体，但并不是纯铁，而是铁的氧化物，主要是以Fe3O4（四氧化三铁）和Fe2O3（三氧化二铁）和其他一些材料构成。

一般用它做成规则体后再在上面绕导线，就成了铁氧体电感，这种电感的好处是电感量大，频率高，体积小，效率高。缺点是有磁饱和现象。

我们用的收音机、bp机中有的就是用铁氧体上绕着线圈做的天线，事实上它也可以说是一个电感，只是单向的。
