串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差,达到调速的目的。
原理:假定异步电机的外加电源电压U0,及负载转矩ML都不变,则电机在调速前后转子电流近似保持不变。若在转子回路中引入一个频率与转子电势相同。
而相位相同或相反的附加电势E1则转子电流I0为:I0=(E0±E1)/(R2+X0)1/2E0-转子开路相电势;R2-转子回路电阻;X0-转子旋转时每相漏抗。
当电机在正常运行时,转差率s很小,故R2≥X0,忽略X0,上式中,E0取电动机的一个常数,所以改变附加电势E1就可以改变转差率s,从而实现调速。
实际E0±E1≈常数设当E1=0时电动机运行于额定转速,即n=n0,s=s0,当附件电势与转子相电势相位相反时,E1为负,改变E1的大小,可在额定转数以下调速。
这称为低同步串级调速(即s>0),当附件电势与转子相电势相位相同时,E1为正,改变E1的大小,可在额定转数以上调速,这称为超同步串级调速(即s<0)。

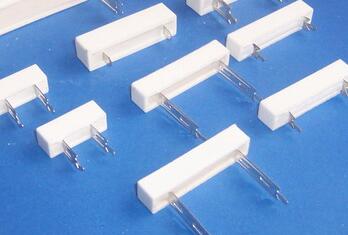

根据转差功率吸收利用方式,串级调速,电动机转子匹配适量的电阻器,多采用晶闸管串级调速,晶闸管低同步串级调速系统是在绕线异步电动机转子侧用大功率的晶闸管或整流二极管。
将转子的转差频率交流变为直流,再用晶闸管逆变器将转子电流返回电源以改变电机转速的一种方式。
