顺络贴片磁珠的原理及应用
发布于2019-06-12 18:29:27
159次阅读

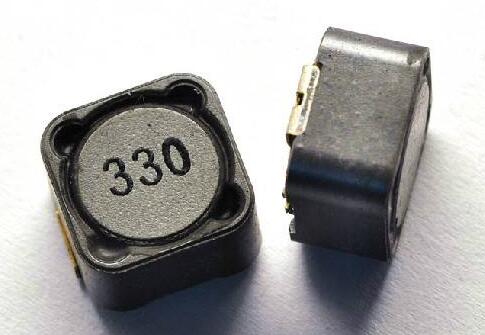

磁珠是属于一种高频滤波器件。磁珠的基材为铁氧体，利用印刷技术将银浆印刷在铁氧体基材之上，通过烧结，切割，镀银制作而成。它的颜色呈灰黑色。
磁珠主要应用在电磁兼容领域，解决一些电磁干扰问题。对于高频信号，磁珠应用在线路上呈现很高的阻抗;而对于低频信号，磁珠呈现很低的阻抗;对于DC线路它近似如一条跳线或者说零电阻。
磁珠的滤波是将干扰信号转化为热能的方式消耗掉，对电路的有用信号质量和电路系统不会产生任何的危害。依据它的应用，磁珠可分为4大类型：
1、普通磁珠
普通磁珠工作电流比较小，工作频带比较宽。主要应用于电路的控制线，信号线，数据线，时钟，I/O接口，工作电流比较小的电源滤波。
2、大电流磁珠(电源磁珠)
大电流磁珠工作电流很大，内阻(DCR)非常小，主要应用于电源的滤波。
3、高频磁珠
高频磁珠对高频信号会产生很大的率减，频带宽达到3G的范围。主要应用在时钟线，数据线，信号线等。
4、尖峰磁珠
尖峰磁珠的频带范围是很窄的，主要是针对某一个特定的频点滤波。主要应用在一些要求比较高的控制线，时钟和数据线等。
