TDK贴片磁珠的工作原理

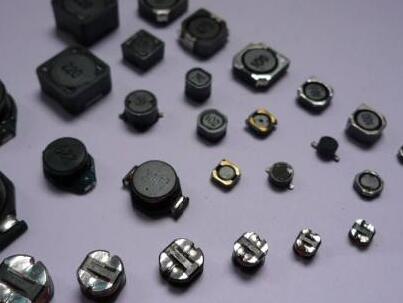

制造工艺和机械性能与陶瓷相似，贴片磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体资料为铁镁合金或铁镍合金。颜色为灰黑色。

电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种资料的特点是高频损耗非常大，具有很高的导磁率，可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。

对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs磁导率μ可以表示为复数，实数局部构成电感，虚数局部代表损耗，随着频率的增加而增加。

因此，等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是不同频率时其机理是完全不同的。

就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件。也具有吸收静电放电脉冲干扰的能力。

而且磁珠的长度对抑制效果有明显影响，两个元件的数值大小与磁珠的长度成正比。磁珠长度越长抑制效果越好。

可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的磁珠在电路功能上，磁珠和电感是原理相同的只是频率特性不同罢了磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放进来。

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ,作为电源滤波。低频时电阻比电感小得多。铁氧体磁珠(FerriteBead目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。
