电感磁珠及零欧姆的简单介绍

磁珠

磁珠（ferritebead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。

磁珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻性和电抗性分量），因此会造成线路上的些微损失。

而在高频时，它基本上只具有电抗性分量（jωL），并且抗性分量会随着频率上升而增加。象一些RF电路，PLL,振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠。

实际上，磁珠是射频能量的高频衰减器。其实，可以将磁珠视为一个电阻并联一个电感。在低频时，电阻被电感“短路”,电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。

本质上，磁珠是一种“耗散器件（dissipativedevice）”,它会将高频能量转换成热能。因此，在性能上，它只能被当成电阻来解释，而不是电感。

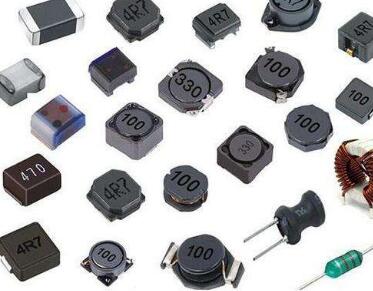

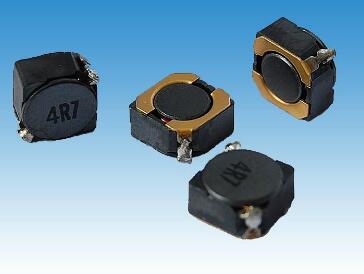

电感

电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz.对电感而言，它的感抗是和频率成正比的。

这可以由公式：XL=2πfL来说明，其中XL是感抗（单位是Ω）。例如：一个理想的10mH电感，在10kHz时，感抗是628Ω；在100MHz时，增加到6.2MΩ。

因此在100MHz时，此电感可以视为开路（opencircuit）。在100MHz时，若让一个信号通过此电感，将会造成此信号品质的下降。

零欧姆

指阻值为零的电阻。电路板设计中两点不能用印刷电路连接，常在正面用跨线连接，这在普通板中经常看到，为了让自动贴片机和自动插件机正常工作，用零电阻代替跨线。
