全系列贴片合金电阻知识分享

合金电阻作为电流载体，低阻值，高精密，低温度系数，耐较高的脉冲电流，大功率等特点阻值精准，温度稳定性，产品的安全性，稳定性明显高于普通的陶瓷电阻。

同时金属的导热性强也是一大优势。高导热材质可大幅降低电路板上的散热面积,特别是在电源以及其它相关产品的应用中，瞬间的冲击电流，短路电流或脉冲电流产生时，合金当做首选作为电流介质来检测电流。


主要应用于医疗仪器，量测设备，汽车相关控制板，玩具充电控制板，电子电力设备，UPS，高频放大器，电源类，变频器，灯具，手机，屏幕，电机, 计算机周边控制板，笔记本、电脑主板,电源供应器、逆变器/转换器、锂电池保护板、移动电源（充电宝）以及LED驱动器，LCD控制板。

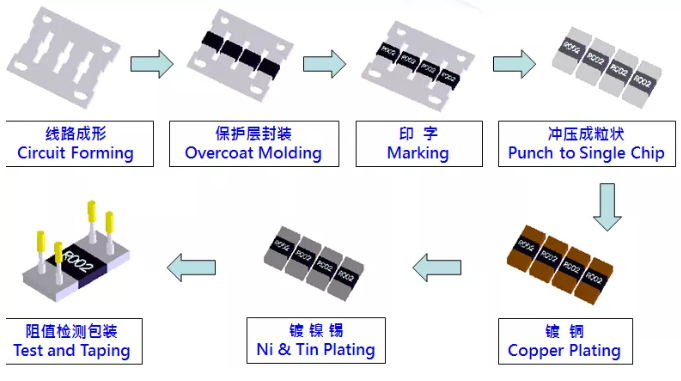

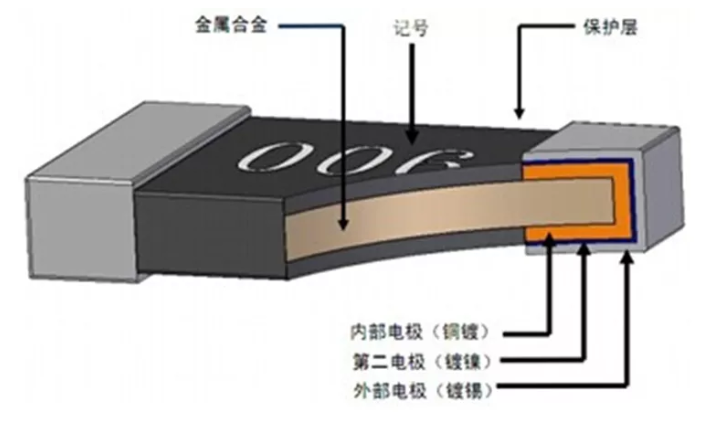

合金电阻分为镍铜合金和锰铜合金

合金电阻关键的五项性能指标：P(功率)、V(电压)、I(电流)、R(阻值)、TCR(温漂)

电流采样电阻的计算公式：I=√P/R

1、功率：贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。

根据焦耳定律：P=I2 R

2、额定功率 ：是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率

3、额定电压：可以根据以下公式求出额定电压V=√P× R

4、最高工作电压 ：允许加载在贴片电阻两端的最高电压

5、额定电流：I=√P/R

T.C.R（电阻温度系数）与阻值之间关系

T.C.R.所使用的单位中的ppm%为百分之一，而ppm为百万分之一温漂的计算，电阻每受1℃的温度变化就会带来电阻阻值的变化。它的计算是原本的阻值加上或减去（阻值×**PPM)

当MR2512(6432)LR020FTS其在工作温度50度时，其阻值范围为多少?                   20+20*75*50/1000000=20.075mΩ

20-20*75*50/1000000=19.925mΩ

在50度工作温度下，其阻值范围为 20.075mΩ-19.925mΩ

温漂正负分的应用：+温漂表示此阻值在受到温度的上升时阻值上升，受到温度的下降时阻值下降。-温漂表示此阻值在受到温度的上升时阻值下降，受到温度的下降时阻值上升。

T.C.R与阻值%比之间关系
