东芝推出正弦波驱动型三相无刷电机控制器IC及特性

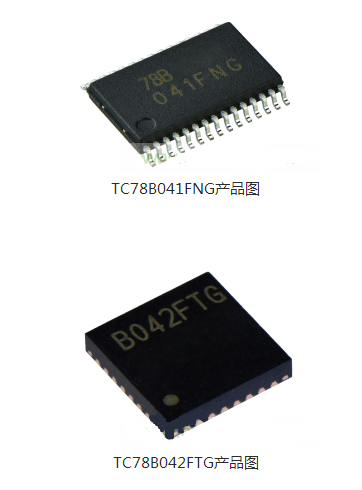

本文主要介绍东芝推出正弦波驱动型三相无刷电机控制器IC及特性，东芝推出两款三相无刷电机控制器IC，分别是采用SSOP30封装的“TC78B041FNG”和采用VQFN32封装的“TC78B042FTG”，两款产品均采用东芝原创的自动相位调节功能InPAC---该技术不仅可消除相位调节，还能在宽电机转速范围内实现高效率。

这便于它们与各种不同电压和电流容量的电机驱动器结合使用，而且也能与输出阶段的智能功率器件结合使用。两款控制器适用于空调、空气净化器等家用电器以及工业设备，并于今天开始量产。

家用电器和工业设备制造商越来越多地采用变频器来控制风扇电机，以满足对提高能效并降低噪音的强劲需求。通常情况下，为了获得高效率，需要为每个独立的风扇电机调节电机电压和电流的相位。 从启动时的近乎零转速到每分钟数千转（rpm），要想在宽转速范围内实现高效率，需要使用大量元件用于相位调节。与此同时，还需要引入MCU控制系统，而它的开发需要耗费时间。

东芝原创的全新控制技术InPAC能自动调节霍尔信号和电机电流的相位。采用该技术的新产品能以媲美MCU控制系统的效率，在宽转速范围下驱动电机。InPAC既能保证风扇电机驱动的高效率，又能通过正弦波驱动降低噪音。

此外，由于相位调节能够通过简单的设置自动执行，因此可以节省以往用于软件和MCU调整的开发时间，从而简化应用。

正弦波驱动型三相无刷电机控制器IC特性

InPAC

无需相位调节，在宽转速范围下保证高效率。

简单的霍尔信号和输出电流相位调节，实现高效率驱动。

低噪音低振动

使用正弦波驱动的系统电流波形平滑，可降低噪音。与使用矩形波驱动的系统相比，电机噪音和振动均有下降。

小封装

TC78B042FTG采用VQFN32（5mm×5mm×1mm）封装，便于在有限空间内安装。也提供常见的SSOP30封装的TC78B041FNG。

正弦波驱动型三相无刷电机控制器应用：空调、空气净化器等家用电器以及工业设备。

以上就是东芝推出正弦波驱动型三相无刷电机控制器IC及特性，希望对各位有帮助。
