断路器简单介绍及工作原理
发布于2019-05-07 16:08:14
197次阅读

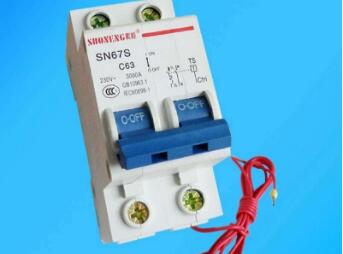

断路器是专门设计的开关，可在过流情况下自动断开以停止电流。小型断路器，例如用于住宅，商业和轻工业服务的小型断路器是热操作的。它们包含一个双金属条，带有电路电流，加热时会弯曲。

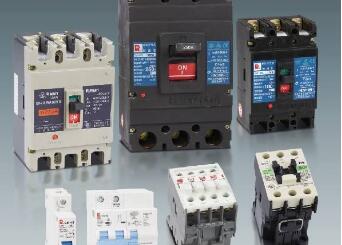

当双金属片产生足够的力时，跳闸机构被致动并且断路器将打开。较大的断路器由断路器内的载流导体产生的磁场强度自动启动，或者可以通过监控电路电流的外部设备触发跳闸。
因为断路器在经受过电流条件时不会失效-相反，它们只是打开并且可以通过移动杠杆来重新闭合-它们更可能以比熔丝更永久的方式连接到电路。
从外观来看，它看起来只不过是一个开关。实际上，它可以这样使用。但是，它的真正功能是作为过电流保护装置运行。
应该注意的是，由于额定值适当的保险丝和支架的费用，一些汽车在电池充电电路中使用称为可熔连接的廉价设备用于过电流保护。
可熔连接是一种原始的保险丝，只不过是一根短的橡胶绝缘线，设计用于在过电流情况下熔化开口，没有任何硬质护套。
这种原油和潜在危险的设备从未用于工业或甚至住宅用电，主要是由于遇到更大的电压和电流水平。就这位作者而言，即使在汽车电路中它们的应用也值得怀疑。
当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。
当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）
低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。
