贴片晶振分类_贴片晶振引脚脚位方向

本文主要介绍贴片晶振分类_贴片晶振引脚脚位方向，常说的晶振其全称是石英晶体谐振器，是石英晶体元器件中的一种，石英晶体谐振器、石英晶体振荡器、石英晶体滤波器均为石英晶体元器件，石英晶体是一种压电晶体。压电晶体当受特定方向挤压或拉伸时，它的两端就会产生不同的电荷，根据效应情况不同，分为正压电效应与逆压电效应。

贴片晶振分类

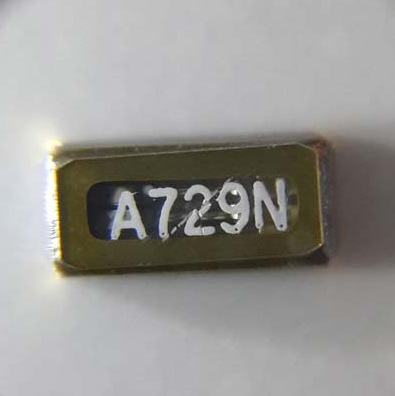

贴片晶振是表贴式的石英晶体，它是一种无突出引脚的的晶体振荡器,能提供高精度振荡，因其形状似贴片于是被称作贴片晶振。贴片晶振也分为无源晶振和有源晶振两种类型，无源晶振和有源晶振（谐振）的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。

贴片晶振引脚脚位方向

当我们使用贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。无源晶振在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，无需接入。我们称之为1脚，2脚，3脚，4脚。常规情况下如何区分谁是1脚谁是2脚了。这里就告诉大家一个诀窍。

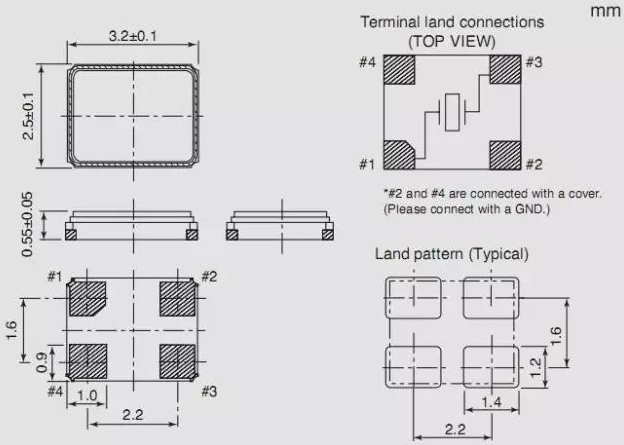

四脚无源贴片晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4。无源晶振脚1和脚3接地，2脚和4脚无功能。

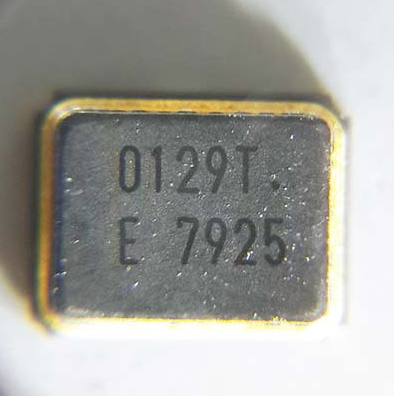

另外有源晶振的脚位如何区分呢?上文我们说到有源晶振的丝印通常都会用点来区分。丝印点的所处的位置就是脚1，翻过来顺着顺时针数过来，脚位的方向就一清二楚了。

以上就是贴片晶振分类_贴片晶振引脚脚位方向，希望对各位有帮助。
