金升阳推出5W的AC/DC隔离直插式变压器TTLDE05-20B-D系列

本文主要介绍金升阳推出5W的AC/DC隔离直插式变压器TTLDE05-20B-D系列，金升阳近期推出适用于5W的AC/DC隔离直插式变压器TTLDE05-20B-D系列，满足AEC-Q200汽车级认证，隔离电压高达4000VAC，EE10 骨架，允许表面工作温度-40℃ to +110℃，反激式变压器，具有小体积、高性价比的特点。

AC/DC隔离直插式变压器特点

85 - 264 VAC 宽输入电压范围

EE10 直插式骨架

符合 AEC-Q200 可靠性标准

符合 UL/EN 62368 认证要求

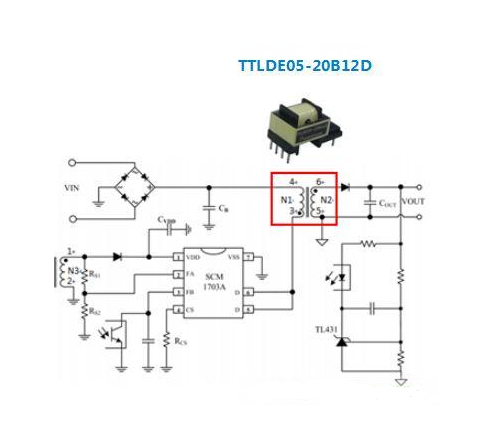

TTLDE05-20B-D系列可与MORNSUN SCM1703A副边反馈控制IC配套使用，该组合实现具有多种保护功能及优越 EMI 性能的宽压输入反激式AC-DC电源设计。

AC/DC隔离直插式变压器应用

适用于消费类电子供电电源、工业设备供电等场合。

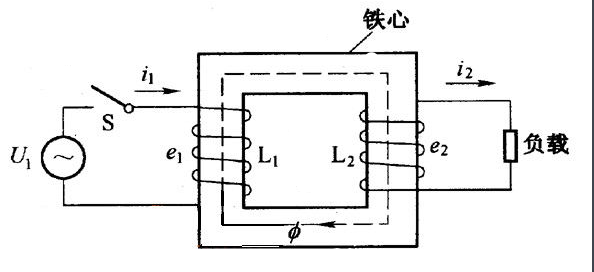

变压器是利用电磁感应原理制成的静止用电器，当变压器的原线圈接在交流电源上时，铁心中便产生交变磁通，交变磁通用φ表示。原、副线圈中的φ是相同的，φ也是简谐函数，表为φ=φmsinωt。

由法拉第电磁感应定律可知，原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。式中N1、N2为原、副线圈的匝数。

U1=-e1，U2=e2（原线圈物理量用下角标1表示，副线圈物理量用下角标2表示），其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，称变压器的变比。由上式可得U1/ U2=-N1/N2=-k，即变压器原、副线圈电压有效值之比，等于其匝数比而且原、副线圈电压的位相差为π。

以上就是金升阳推出5W的AC/DC隔离直插式变压器TTLDE05-20B-D系列，希望对各位有帮助。
