稳压二极管与普通二极管有什么区别？其用途如何
发布于2019-04-29 16:13:01
53次阅读

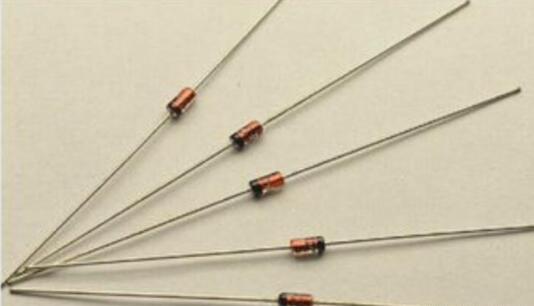

稳压二极管是一种用于稳定电压并且工作在反向击穿状态下的二极管；
稳压二极管主要用于恒压源、辅助电源和基准电源电路中；而在数字电路中则常被用于电平转移；在过电压电路中用于保护作用。

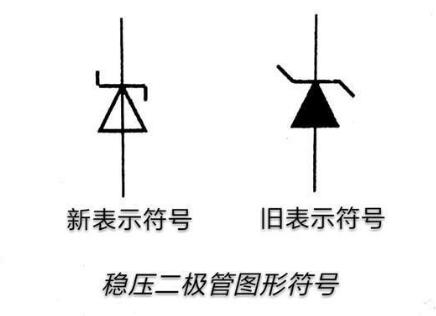

稳压二极管（又称齐纳二极管或反向击穿二极管）是由硅材料制成的面接触型晶体二极管。它的符号表示与普通二极管不同，见下图所示。
硅稳压管与一般二极管不同，它的工作范围恰恰是取在击穿区域。稳压管所以能这样，是由于它有以下二个特点；
(1)允许在不超过最大耗散功率的击穿区工作
当工作在击穿区时，只要通过这个管子的反向电流小于这个管子的最大允许电流，或者说这个管子上耗散的功率不超过最大耗散功率，则稳压管是不会烧坏的，它能正常工作。
(2)稳压管在一定电压下具有迅速击穿的特性，见下图所示。
稳压管通俗来说，它是一种直到临界反向击穿电压前都具备很高电阻的半导体元件。稳压管在电子电路中一直工作在反向击穿区，所以它的联接方式与普通二极管恰怡相反。
由上图可以看出，稳压管在一定的电流范围内，其端电压几乎衡定不变，表现出很好的稳压特牲，因此它广泛应用于电子电路中。
常用稳压管的主要参数有以下5条。
①稳定电压Uz……在稳定范围内，稳压管上的的电压；
②稳定电流Iz……指稳压特性最好一点的电流值；
③最大稳定电流Izm……指稳压二极管工作时允许通过的最大电流；
④最大耗散功率Pzm……在稳压电压下，电流增大到某一数值Izm时，管子中发出的热量使管子损坏的功率；
⑤动态电阻Rz……在工作区域内，稳压管二端电压的变化与电流的变化之比值，它随工作点而变，其值越小则越好。
普通二极管常用的参数主要有；
①最大整流电流Im，它是指二极管长期工作于正常条件下，能够通过的最大正向电流值；
②反向电流Ico，它是指二极管被施加反向电压时流经二极管的直流电流。理想状态下二极管因具有单相导电性而无反向电流，但是实际工作中它会有微小的电流流过；Ico的大小反映了二极管单相导电性能的好坏，即Ico的值越小则单相导电性能越好。
③最大反向工作电压Urm，它是指二极管正常工作时所能够承受的最大反向电压。二极管被反向连接时，当反向电压达到某一固定值，则二极管内的反向电流会剧烈增加，使二极管呈现出击穿状态，此时的电压称为反向击穿电压。
④最高工作频率Fm，它是指二极管工作在电路中的频率，由于二极管制作工艺及材料与结构不同，其二极管的工作频率也不同，在高频整流电路中，如果二极管的这个特性不能满足条件，则二极管会严重发热而失去单相导电性能。
