如何区分单双向晶导微TVS二极管？

瞬态抑制二极管产品有单双向区分，但是双向TVS管是否可以选用单向来代替？单双向二极管各自比较适用于哪些线路上的保护？

从市场上看TVS管双向的应用范围更广，从产品单价上看基本没有差别，关键参数电容C越低越好，这就导致电子市场和小型工厂普遍采用双向的TVS管。

但通过以上的分析比对，单向和双向有诸多的不同，很多地方可以用双向替双向，但具体用哪种最主要的还是看工程的电路设计，有些只能用单向的TVS。

一、如何区分TVS管是单向还是双向？

1.看型号。单从型号表面我们就可以判断，虽然不同品牌命名方式不同，但都有规律：

2.看规格书，一般在第一页就有。双向为双向导通单向为单向导通

3.用万用表测:测量二极管的档位，单向一边通，双向2边都有电压；测直流，双向对称，单向只有反向是雪崩击穿特性，一般1mA下测。

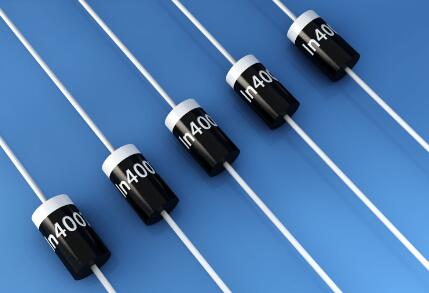

4.所有TVS管放大后会有根阴极线，它是用来区分二极管的正负极的，与单双向无关。

二、单/双向使用上的不同点

1.单向用在直流。双向用在交流；

2.TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联；

3.极间电容Cj单向的比双向的大，以LRC的为例，单向的电容C有65PF，双向的只有15PF;

4.USB数据线上全部用的双向；

5.电流曲线不同。单方向的TVS管的电路符号与普通的稳压管相同，其电压－电流特性曲线如图3所示，其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。

双向二极管正反向都是典型的PN结雪崩器件。具体的选型还是需要专业工程师指导，经过参数领域分析后针对性选型比较安全。
