贴片三极管知识大全

今天油柑网小编给大家介绍一个新的电子元件---贴片三极管，并不是时候三极管是最新研发的，而是说三极管相对于贴片二极管而言，被大家提及的比较少，所以还有很多有关三极管的知识大家理解的不是很透彻，下面油柑网小编给大家详细的介绍下有关贴片三极管的知识希望对您有所帮助。

什么是贴片三极管？

贴片三极管指的是一种电流控制电流的半导体器件，在电路中起着信号的放大作用和无点触作用。贴片三极管得自身优点也很多，即结构牢固、体积小，可以为pcb板节省空间、寿命长、损耗小等独有的优势。对于贴片三极管而言有一个参数是我们必须熟知的，即电流的放大系数，这也是贴片三极管选型的时重要参考指标。

贴片三极管的应用

贴片三极管常用于开关电源电路、高频振荡电路、驱动电路、模数转换电路、脉冲电路及输出电路等。如果加在贴片三极管发射结的电压大于pn结的导通电压时，并且管子的基极电流已经增大到一定值时，集电极就不会再随基电极的增大而增大了，只会在某个数值附近不在变化。不论是贴片三极管还是插件三极管其功能都是一样的，不同的只是其封装，目前贴片三极管比插件三极管更有优势，因为贴片三极管的体积更小，同时也省去了人工插装的程序，怎么选择还是要根据自己实际情况而定。

一、基本概念

它最主要的功能是电流放大（模拟电路）和开关作用（数字电路）。

三极管由两个PN结构成，共用的一个电极成为三极管的基极(用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。

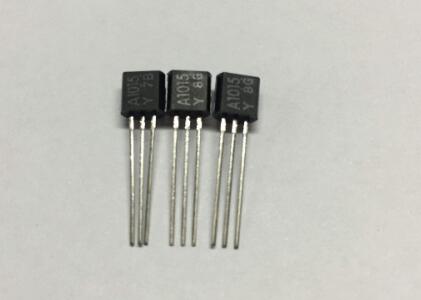

三极管大都是塑料封装或金属封装，常见三极管的外观，有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。实际上箭头所指的方向是电流的方向。

符号的第一部分“3”表示三极管。符号的第二部分表示器件的材料和结构：A——PNP型锗材料；B——NPN型锗材料；C——PNP型硅材料；D——NPN型硅材料。符号的第三部分表示功能：U——光电管；K——开关管；X——低频小功率管；G——高频小功率管；D——低频大功率管；A——高频大功率管。另外，3DJ型为场效应管，BT打头的表示半导体特殊元件。如：3DG12B、3AX21。

三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。三极管有一个重要参数就是电流放大系数b。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流b倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。

三极管还可以作电子开关，配合其它元件还可以构成振荡器。

二、三极管的分类

1)按PN结的组合方式可分为NPN型和PNP型；

2)按材料可分为锗三极管和硅三极管；

3)按工作频率可分为高频三极管（fa≥3MHz）和低频三极管（fa＜3MHz）；

4)按功率可分为大功率管（PC≥1W）和小功率三极管（PC＜1W）

5)按用途课分为普通放大三极管和开关三极管等。

三、三极管的电流放大作用

1)三极管放大的外部条件：外加电源的极性应使发射结处于正向偏置状态，而集电结处于反向偏置状态。

2)电流分配规律Ie=Ic+Ib

3)三极管电流放大的实质是以基极电流IB的微小变化控制集电极电流IC的较大变化。

四、三极管输出特性

1)三极管工作在饱和与截止区时，具有“开关”特性，可应用于脉冲数字电路中，起开关作用；

2)三极管工作在放大区时，可应用在模拟电路中，起放大作用；

3)所以三极管具有“开关”和“放大”两大功能。

五、测试工作状态

测量三极管引脚对地电压，可判断管子的工作状态：

1)NPN管——Vc＞Vb＞Ve，

PNP管——Vc＜Vb＜Ve。处于放大状态。

2)若测的三极管的集电极对地电压Vc接近电源电压Vcc，则表明管子处于截止状态(开关断开)。

3)若测的三极管的集电极对地电压Vc接近零（硅管小于0.7V，锗管小于0.3V），则表明管子处于饱和状态(开关闭合)。

判断步骤及方案：

1)先量出C、B、E各点对地的电压

2)如果Uce<Ube,则处于饱和状态

3)NPN管——Vc＞Vb＞Ve，

PNP管——Vc＜Vb＜Ve。处于放大状态。

4)否则处于截止状态
