肖特基二极管特点_肖特基二极管结构

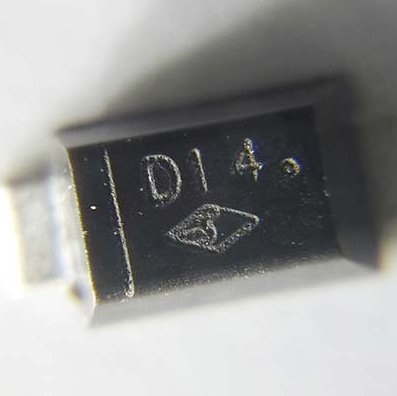

本文主要介绍肖特基二极管特点_肖特基二极管结构，肖特基二极管是以其发明人肖特基博士（Schottky）命名的SBD是肖特基势垒二极管（SchottkyBarrierDiode,缩写成SBD）的简称。

SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的，因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
肖特基二极管特点

SBD的主要优点包括两个方面：

由于肖特基势垒高度低于PN结势垒高度，故其正向导通门限电压和正向压降都比PN结二极管低（约低0.2V）。

由于SBD是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非常快，开关损耗也特别小，尤其适合于高频应用。

但是，由于SBD的反向势垒较薄，并且在其表面极易发生击穿，所以反向击穿电压比较低。由于SBD比PN结二极管更容易受热击穿，反向漏电流比PN结二极管大。
肖特基二极管结构

新型高压SBD的结构和材料与传统SBD是有区别的，传统SBD是通过金属与半导体接触而构成。金属材料可选用铝、金、钼、镍和钛等，半导体通常为硅（Si）或砷化镓（GaAs）。由于电子比空穴迁移率大，为获得良好的频率特性，故选用N型半导体材料作为基片。为了减小SBD的结电容，提高反向击穿电压，同时又不使串联电阻过大，通常是在N+衬底上外延一高阻N－薄层。其结构示图如图1（a），图形符号和等效电路分别如图1（b）和图1（c）所示。
在图1（c）中，CP是管壳并联电容，LS是引线电感，RS是包括半导体体电阻和引线电阻在内的串联电阻，Cj和Rj分别为结电容和结电阻（均为偏流、偏压的函数），金属导体内部有大量的导电电子。当金属与半导体接触（二者距离只有原子大小的数量级）时，金属的费米能级低于半导体的费米能级。在金属内部和半导体导带相对应的分能级上，电子密度小于半导体导带的电子密度。
因此，在二者接触后，电子会从半导体向金属扩散，从而使金属带上负电荷，半导体带正电荷。由于金属是理想的导体，负电荷只分布在表面为原子大小的一个薄层之内。而对于N型半导体来说，失去电子的施主杂质原子成为正离子，则分布在较大的厚度之中。电子从半导体向金属扩散运动的结果，形成空间电荷区、自建电场和势垒，并且耗尽层只在N型半导体一边（势垒区全部落在半导体一侧）。
势垒区中自建电场方向由N型区指向金属，随热电子发射自建场增加，与扩散电流方向相反的漂移电流增大，最终达到动态平衡，在金属与半导体之间形成一个接触势垒，这就是肖特基势垒。
以上就是肖特基二极管特点_肖特基二极管结构，希望对各位有帮助。
