贴片功率电感的属性作用及组成部分流程

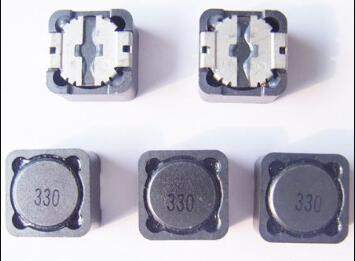

贴片功率电感的属性及所起到的作用

贴片电感是电子电路或装置的属性之一，指的是：当电流改变时，因电磁感应而产生抵抗电流改变的电动势。

贴片电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生。

在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。

电感的特性与电容的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性。贴片电感的特性是通直流、阻交流，频率越高，线圈阻抗越大。贴片电感器在电路中经常和电容一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。

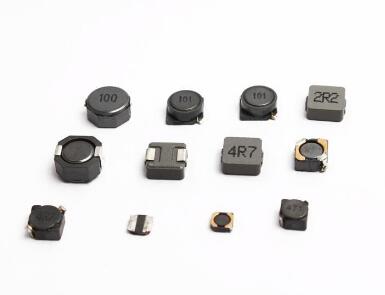

​贴片电感的组成部分及流程

贴片电感一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1、骨架：骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

2、绕组：绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。

3、磁心与磁棒：磁心与磁棒一般功率电感采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有"工"字形、柱形、帽形、"E"形、罐形等多种形状。

4、铁心：铁心材料主要有硅钢片、坡莫合金等，其外形多为"E"型。

5、屏蔽罩：为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。

6、功率电感封装材料：有些电感器（如色码电感器、色环电感器等）绕制。
