共模电感和差模电感如何识别？
发布于2019-04-29 16:49:37
62次阅读
一、共模电感与差模电感
共模电感和差模电感都是抗电磁干扰有效的元器件之一，广泛应用于各种滤波器、开关电源等产品，但是共模电感是用来抑制共模干扰，而差模电感是用来抑制差模干扰，两种都是比较重要的滤波电感。
二、共模电感和差模电感识别

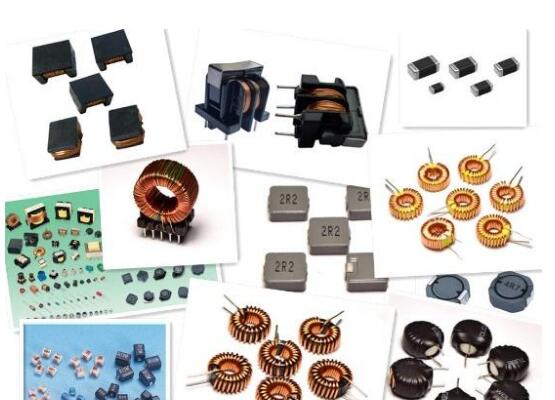

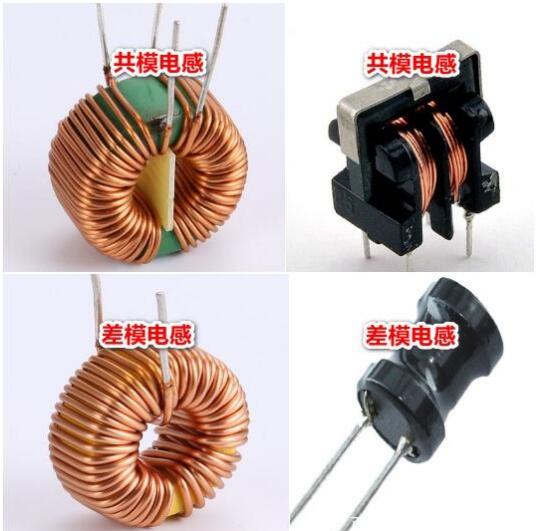

虽然两种电感都是滤波电感，但是作用不一样也就决定了外观以及绕线方式会有所不一样，对于共模电感，它是绕在同一铁心上，并且两个绕组的线圈直径和圈数一样，但是绕向方向相反，一组线圈有两个引脚，因此共模电感会有4个引脚；而差模电感则是绕在一个铁心上并且只有一个线圈，因此它只有2个引脚，因此可从引脚数量来区分共模电感和差模电感。
三、共模电感和差模电感应用
某EMI滤波电路部分电路图，其中L1是共模电感，它有1-4总共四个引脚，而L2和L3是差模电感，它分别有1-2两个引脚，可以看出差模电感经过交流电源电流，这种差模电感能够耐很大的交流电流，一般成对出现。
