顺络功率电感主要有哪些特性呢？
发布于2019-06-25 16:02:53
117次阅读

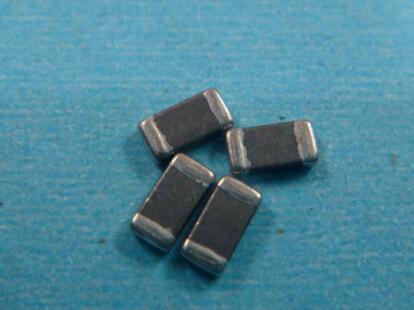

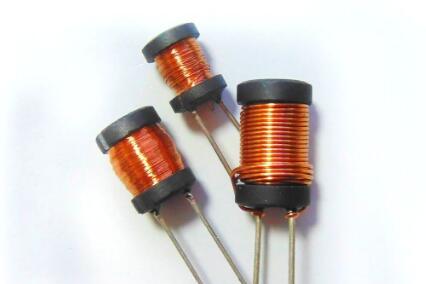

功率电感是经常用到的一种电感，对于功率电感主要有哪些特性呢?
功率电感的主要性能参数有电感量L、直流电阻DCR、直流重叠电流Isat、温升许容电流Irms及自谐频率SRF。
电感量是电感的标称感值，由于磁导率和分布电容的存在。
感量会随频率的变化而变化;电感的精度一般为M(±20%)档或者N(±30%)档。
直流电阻DCR是指产品电极之间所用漆包线的总的直流电阻。
直流重叠电流Isat是指电感在连续通直流电流的情况下，电感的电感量会下降，一般按照下降30%的时候的电流值来设定规格。
温升许容电流Irms是指电感在连续通直流电流的情况下，电感的表面的温度会上升，一般按照上升40℃的时候的电流值来设定规格。
自谐频率SRF是指由于电感及电感本身分布电容的相互作用，使电感在某频率下达到谐振，该谐振频率就是电感的自谐频率，功率电感要求使用在自谐频率以下。
