TDK贴片磁珠与贴片电感的区别
发布于2019-06-21 18:56:43
153次阅读
电感是储能元件，而磁珠是能量转换（消耗）器件。电感多用于电源滤波回路，侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI方面。

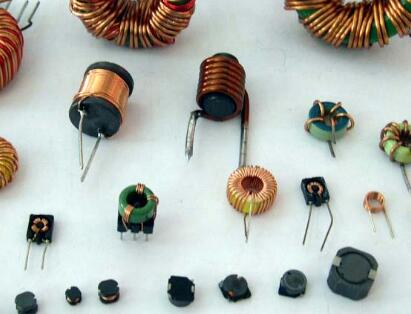

磁珠用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。

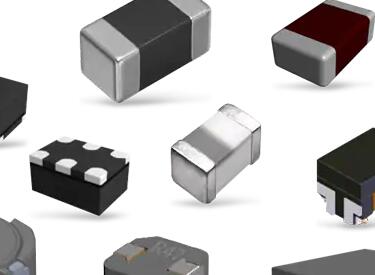

片式磁珠：片式磁珠的功能主要是消除存在于传输线结构（PCB电路）中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。
要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。
片式磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。涡流损耗同铁氧体材料的电阻率成反比。涡流损耗随信号频率的平方成正比。
