顺络共模电感的特点及工作原理

PC板卡上的芯片在工作过程中既是一个电磁干扰对象，也是一个电磁干扰源。总的来说，我们可以把这些电磁干扰分成两类：串模干扰(差模干扰)与共模干扰(接地干扰)。

以主板上的两条PCB走线(连接主板各元件的导线)为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。

串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路。

如果板卡产生的共模电流不经过衰减过滤(尤其是像USB和IEEE1394接口这种高速接口走线上的共模电流)，那么共模干扰电流就很容易通过接口数据线产生电磁辐射——在线缆中因共模电流而产生的共模辐射。

美国、国际无线电干扰特别委员会的CISPR22以及我国的GB9254等标准规范等都对信息技术设备通信端口的共模传导干扰和辐射发射有相关的限制要求。

为了消除信号线上输入的干扰信号及感应的各种干扰，我们必须合理安排滤波电路来过滤共模和串模的干扰，共模电感就是滤波电路中的一个组成部分。

共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。

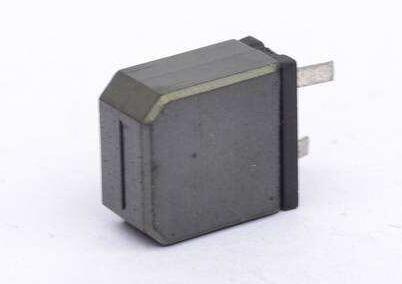

是我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。此外，在主板上我们也能看到一种贴片式的共模电感，其结构和功能与直立式共模电感几乎是一样的。

为了减少共模电感出现故障的问题，所以在品牌的选择方面也非常地重要，现在市面上由很多的品牌，琳琅满目，所以大家选购的时候要认准真品，以防买到山寨货。

不过有些品牌是值得信赖的，如顺络，这都是在国内有着相当高的名气的，所以产品质量、售后服务方面是非常有保障的。
