关于一体成型电感的简单介绍及九大要点
发布于2019-07-30 10:21:00
67次阅读

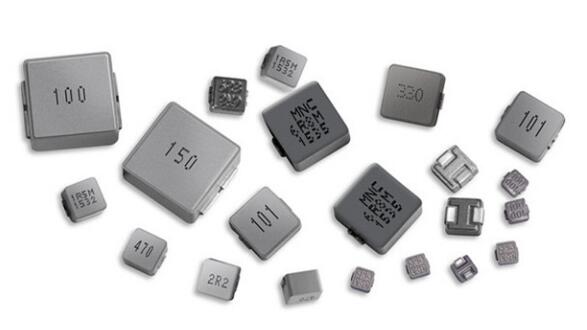

一体成型电感的出现归功于电脑主板技术的发展和电源技术的发展：CPU主频越来越高，因此对稳定供电和滤波方面都有有很高的要求，一体成型电感解决了这个问题，而且性价比优于绕线电感。由空心绕圈植入模具并填充磁性粉体压铸而成，较传统电感更高的电感和更小的漏电感；高频性能好，供电稳定。
一体成型结构可避免发生噪音，同尺寸直流阻抗最低，一体成型电感的全封闭结构磁屏蔽效果好，可有效降低电磁干扰，可确保耐电流电感值降幅平顺，应用频率可达5MHz。适合回流焊SMT工艺。
其通常应用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流等方面。
在选用时我们应考率电感量，误差，品质因素Q，耐电压，耐饱和电流等因素。
①一体成型电感的应用领域有哪些
随着时代的发展，现在对于一体成型电感的需求量也逐渐增加，同时也逐渐进入我们的生活。例如：智能手机以及移动互联网设备产品的功能和应用不断增加，电子终端产品不断向“小型化、集成化、大功率化、多功能化”等方向发展。
②一体成型电感与传统电感的区别

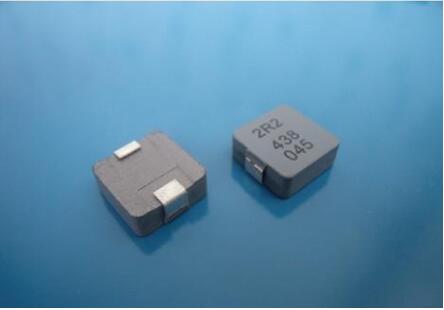

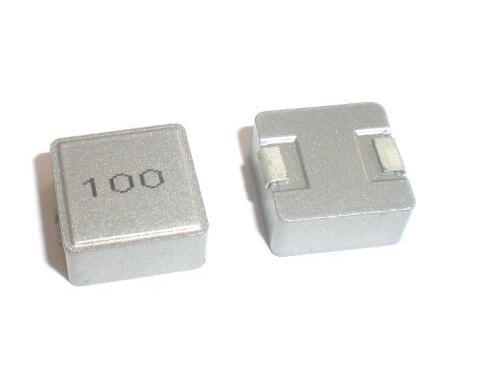

一体成型电感(模压电感)包括座体和绕组本体，所述座体系将绕组本体埋入金属磁性粉末内部压铸而成，SMD引脚为绕组本体的引出脚直接成形于座体表面，本实用新型有较传统电感更高的电感和更小的漏电感；电感为SMD结构设计，使用时既不会损坏电感，且又能提高生产效率。
③一体成型电感采购须知
⑴电感量及允许误差⑵测试频率⑶直流电阻⑷最大工作电流⑸电感量的稳定性⑹抗电强度及防潮⑺焊盘或针脚⑻贴片元件的包装⑼包装防护⑽防潮和防氧化。
④一体成型电感用合金粉与铁粉有什么差别
合金粉防锈效果比较好，感值量高，但是电流特性比较差，铁粉电流特性比较好，但是防锈效果比较差以及感值量低同时需要喷涂处理，可以使用表面处理剂增加防锈效果。
⑤一体成型电感上的喷码会不会容易掉
墨水喷码机在电感上的附着力是很强的，不会掉，电感一般用微字符喷码机进行喷码。
⑥一体成型电感的优点
低损耗合金粉末压铸，低阻抗，无引线端头，一体成型结构，坚实牢固，产品精准厚度、持久防锈。小体积、大电流，在高频和高温环境下仍保持优良的温升电流及饱和电流特性，工作频率覆盖范围广。
⑦一体成型电感喷什么颜色的油漆比较好，不易生锈
目前大部分电感都流行搭配黑色、银色、灰色等。如果想特殊一点，喷荧光黄还有红色都是可以的。
⑧一体成型电感的使用寿命
关于一体成型电感的保质期，相信大家都有所了解，一般是6个月，具体要看制作工艺和保存环境，使用寿命方面，我们要先从磁性材料的特性说起，通常说的铁氧体材料是经过1000多度高温烧铸，因此具有很高的强度，可永久保固。
⑨一体成型电感出现发烫时如何应对
产品出现发烫的问题，主要是因为电感的工作电流达不到电路中实际需求的电流要求和工作环境温度超出电感的实际使用环境温度引起的。
