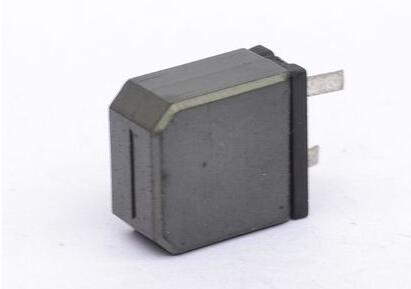

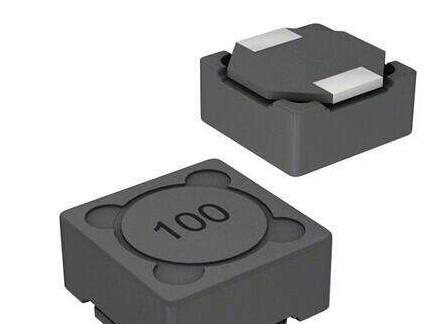

如何提高贴片功率电感的品质？
发布于2019-05-31 16:52:18
70次阅读
提高线圈Q值所采取的措施如下:（Q值即为品质因素值）
1、根据工作频率选择绕制线圈的导线。低频段工作的电感线圈应采用漆包线等带绝缘的导线绕制。对于工作频率在几十千赫至两兆赫之间的电感线圈。
应采用多股绝缘导线绕制，以增加导体有效截面积，减少集肤效应的影响，可使Q值提高30%-40%。对于工作频率高于2MHz的电感线圈，应采用单股粗导线绕制，导线的直径一般在0.3-1.5mm之间。
2、选用优质骨架，减少介质损耗。通常对于要求损耗小、工作频率高的电感线圈，应选用高频陶瓷、聚四氟乙烯、聚苯乙烯等高频介质材料做骨架。对于超高频工作的电感线圈，可用无骨架方式绕制。
3、选用带有磁心的电感线圈。电感线圈中带有磁心时，可使线圈圈数及其电阻大大减少，有利于Q值的提高。
4、合理选择屏蔽罩的尺寸。线圈加屏蔽罩后，会增加线圈的损耗，降低Q值。因此，屏蔽罩的尺寸不宜过大和过小。一般来说，屏蔽罩直径与线圈直径之比以1.6-2.5为宜，这样可使Q值降低小于10%。
