陶瓷芯电感的详细说明
发布于2019-05-31 15:42:16
164次阅读

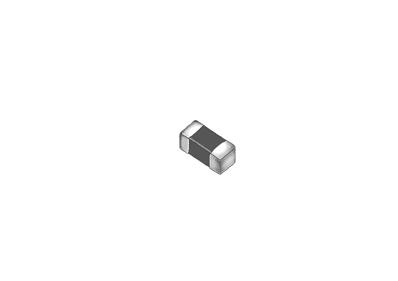

微型SMD表面安装贴片电感SMDCH0603/0805/1008/1210型形状和尺寸：（单位mm）
特徵：
微型SMD贴片电感是专门为当今的高频应用而设计的。
瓷芯结构可产生最高的自共振频率和优良Q值。
这种无磁电感还可确保最优的热稳定性可预测性，和整批一致性。
磁芯电感拥有低直流电阻和高额定电流，电感值从1.2到10uH。
料号说明：
产品类型：表面安装电感。
材质：
CH：瓷芯
F：铁氧芯
端子：
G：镀金
S：镀银（仅限于SMDFSR型）
包装方式：R：卷带包装。
型号：1008型：L=0.1英寸W=0.08英寸。
电感值：47N表示47nH。
公差：G：+2%；J：+5%；K：+10%；M：+20%。
电感值和额定电流范围：
SMDCHGR06031.6~270nH0.7~0.17A
SMDCHGR08052.2~820nH0.6~0.18A
SMDCHGR100810~10000nH1.0~0.16A
SMDFSR10081.2~10.0nH0.65~0.30A
SMDCHGR121010~4700nH1.0~0.23A
测试设备：
L&Q&SRF：HP4291B阻抗分析仪及HP16193A测试夹。
DCR：毫欧表。
电气特性于25oC测试。
特性：
额定电流：基于温升不超过15oC。
工作温度：
-40oC至125oC（瓷芯）
-40oC至85oC（铁芯）
应用：
寻呼机，无线电话。
高频通讯产品。
