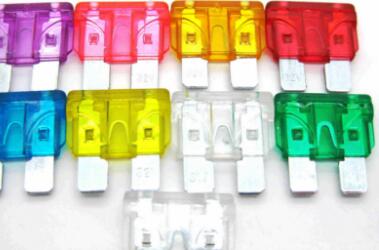

汽车插片保险丝的相关特点

汽车插片保险丝在实际使用场合，仅仅依据UL规格条款来选定保险丝是远远不够的。

1．在选择时必须考虑的几个问题

在了解了所使用电路的参数基础上，按下面几个方面来选定保险丝：常态电流、熔断电流（希望使之熔断的电流和时间）、开路电压、短路电流、冲击电流（没有被切断的电流、时间和次数）、环境温度。

①常态电流：首先我们必须知道，在所使用的电路中流经保险丝的常态电流大小。通常情况下我们要预先设定一个减额量，然后按下面的原则来进行选择：即常态电流必须小于额定电流与减额系数的乘积。

②熔断电流：按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。另外熔断时间是重要的话，还必须参考厂商提供的熔断特性图来作出判断。

③开路电压：开路电压一般应选定为小于额定电压。例如将额定电压为DC24V的保险丝用于AC100V的电路中时，有可能引燃保险丝或使保险丝破裂。

④短路电流：我们把电路短路时流过的最大电流值称之为短路电流。对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。

⑤冲击电流：观测冲击电流的波形（脉冲电流波形），用I2t值（焦耳积分值）来计算它的能量。冲击电流的大小和次数不同，对保险丝造成的影响也是不同的。冲击电流的I2t值与单脉冲的熔断I2t值之比决定了保险丝耐冲击电流的次数。

2．汽车插片保险丝其他需要注意的问题

在实际使用中，微型保险丝对安装条件、耐化学性能、耐超声波清洗性能等各方面有什么特殊的要求和问题，必须事先通过厂商进行确认。

微型保险丝同贴片电阻和贴片电容等普通的电子元器件不同，由于生产厂家的差异，其规格有较大的差别，另外实际安装时对印制板的散热和配线散热都会带来一定的影响，因此对微型保险丝的选定是否确当，最终还是应由产品的状态来予以认定。常见的微型保险丝是诸如玻璃管式保险丝和汽车中的片型保险丝等。

汽车插片保险丝作为电子设备的保护元件，玻璃管式保险丝被长期使用，但由于它的体积大、易破碎、无法实现自动化安装等缺点，因此，业界对微型保险丝需求的呼声越来越高。

传统的保险丝一般是以保护电源输入部分为主要目的。如今情况发生了一些变化，保险丝派生出了许多新的用途，如设备内部印制板和IC等的保护、输入输出电路的保护等，这也使微型保险丝的使用量逐年增加。微型保险丝具有体积小、灵敏度高、保护迅速等特点。常用于开关电源、充电器、小家电控制板上。
