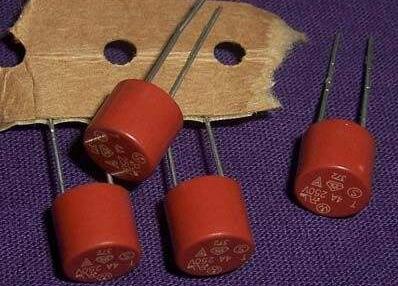

电流保险丝的作用及分类

第一、保险丝的作用：

1、正常情况下，熔断器在电路中连接电路的作用。

2、异常（过载）情况下，熔断器作为安全元件在电路中，通过自己的保险丝安全切断和保护电路。

二、熔断器的工作原理：

当保险丝通电时，电能的热量会增加熔体的温度。

当正常工作电流或允许的过载电流通过时，产生的热量可以通过熔化体和套管体辐射到周围环境，对流、传导等产生的热量将逐渐达到平衡。

如果所产生的热量大于所放出的热量，多余的热量就会积聚在熔体上，从而增加熔融温度，当温度达到并超过熔点时，就会熔化、熔断和切断电流，从而起到作用安全保护电路。

三、保险丝分类：

1、根据外型尺寸：φ2、φ3、4、5、φ等。

2、根据熔断特性分为：快熔断型、中延时熔断型、延时熔断型。（也可分为特快、强延时）。

3、按破断能力分为：低断裂型、高断裂型（也可分为提升型断裂）。

4、根据安全标准（或使用区域）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格，麻省理工学院/KTL（日本/韩国）规格。

5、其他分类。

四、电流保险丝的特征期限：

1、额定电流：熔断管的标称工作电流（在正常情况下，熔断器保持长时间正常工作最大电流）。

2、额定电压：标称工作电压的保险丝（熔断器断开力矩，可承受最大电压）。选择保险丝时，应选择熔断器的额定电压，大于所保护电路的输入电压。

3、破断能力：当电路出现大过载电流（如强短路）时，熔断器可以安全切断（最大电流的断路电路是最重要的安全指标的保险丝）。安全分型是在断路器中没有飞溅、燃烧、爆炸等危害周围元素、部件或人身安全的现象。

4、过载能力（承载能力）：熔断器可在指定时间内保持最大过载电流。当保险丝贯穿当电流超过额定电流时，熔融温度会逐渐上升，并最终在一段时间后熔化。

UL标准规定：保险丝维护工作超过4小时，最大熔断电流为额定电流110%（微型保险丝管为100%）iec

标准：熔断器维修工作1小时以上，最大电流额定150%

5、熔断特性（I-t）：熔断器的负载电流与熔断时间的关系。

融合特征曲线（it曲线）：在以负载电流为x轴和熔断时间为y坐标的对数坐标系中，熔断器在不同负载电流下的平均熔断时间的曲线是连通的。每种类型的保险丝都有对应的曲线来表示其熔断特性这条曲线是对熔断体过载性能的一个很好的描述。可用于保险丝选择。

6、佛山电流保险丝融合特性表：由若干指定的负载电流值和相应的熔断时间范围组成的表。所有的安全标准都已明确界定，这是最重要的基础，以接受保险丝。
