安规电容器的基本结构与详细特点介绍

随着电子信息技术的日新月异，数码电子产品的更新换代速度越来越快，以平板电视（LCD和PDP）、笔记本电脑、数码相机等产品为主的消费类电子产品产销量持续增长，带动了电容器产业增长。如今电容器也开始广泛用于小型化要求较高的军用电子对抗设备中。

目前，新型的电容发展的非常快，以前产品的性能已达到无机电容器的水准，电解电容正在替换某些无机和有机介质电容器。电解电容的使用范围相当广泛，基本上，有电源的设备都会使用到电解电容。

例如通讯产品，数码产品，汽车上音响、发动机、ABS、GPS、电子喷油系统以及几乎所有的家用电器。既然电容器的应用范围如此广泛，那么本文也对电容器的基本知识作出了比较详细的介绍。

1.常用电容器结构和特点介绍

总所周知，电容器通常简称其为电容，用字母C表示，它是一种容纳电荷的器件。电容器是一种储能元件，是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。而通常把常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。

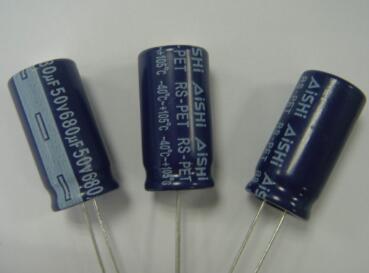

1）铝电解电容。它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。电解电容有正、负极之分，使用时不能接反。有正负极性，使用的时候，正负极不要接反。

2）纸介电容。用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。它的特点是体积较小，容量可以做得较大。但是有固有电感和损耗都比较大，用于低频比较合适。

3）金属化纸介电容。结构和纸介电容基本相同。它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

4）油浸纸介电容。它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。它的特点是电容量大、耐压高，但是体积较大。

5）玻璃釉电容。以玻璃釉作介质，具有瓷介电容器的优点，且体积更小，耐高温。

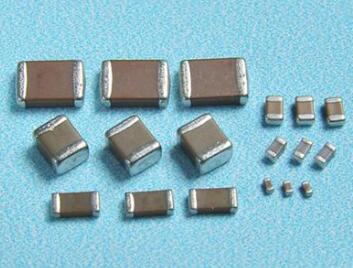

6）陶瓷电容。陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

7）薄膜电容。结构和纸介电容相同，介质是涤纶或者聚苯乙烯。涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
