贴片电容断裂是MLCC失效原因

发布于2019-04-27 22:43:46 198次阅读

本文主要介绍贴片电容断裂是MLCC失效原因,贴片电容是一种电容材质,贴片电容全称为多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,贴片电容有两种表示方法,一种是英寸单位来表示,一种是毫米单位来表示。

贴片电容断裂是MLCC失效原因

贴片电容断裂是MLCC失效原因

贴片电容断裂是MLCC失效原因

贴片电容器作常见的失效是断裂,这是贴片电容器自身介质的脆性决定的.由于贴片电容器直接焊接在电路板上,直接承受来自于电路板的各种机械应力,而引线式电容器则可以通过引脚吸收来自电路板的机械应力.因此,对于贴片电容器来说,由于热膨胀系数不同或电路板弯曲所造成的机械应力将是贴片电容器断裂的最主要因素.

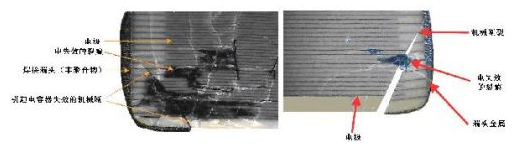

贴片电容器机械断裂后,断裂处的电极绝缘间距将低于击穿电压,会导致两个或多个电极之间的电弧放电而彻底损坏贴片电容器,机械断裂后由于电极间放电的贴片电容器剖面显微结构

机械断裂后由于电极间放电的贴片电容器剖面显微结构

对于贴片电容器机械断裂的防止方法主要有:尽可能的减少电路板的弯曲、减小贴片电容器在电路板上的应力、减小贴片电容器与电路板的热膨胀系数的差异而引起的机械应力.

如何减小贴片电容器在电路板上的应力将在下面另有行进叙述,这里不再赘述.减小贴片电容器与电路板的热膨胀系数的差异而引起的机械应力可以通过选择封装尺寸小的电容器来减缓,如铝基电路板应尽可能用1810以下的封装,如果电容量不够可以采用多只并联的方法或采用叠片的方法解决.也可以采用带有引脚的封装形式的电容器解决。

以上就是贴片电容断裂是MLCC失效原因,希望对各位有帮助。
