贴片电容命名_贴片电容分类作用用途介绍
本文主要介绍贴片电容命名_贴片电容分类作用用途介绍，贴片电容是一种电容材质，贴片电容全称为：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容，贴片电容有两种表示方法，一种是英寸单位来表示，一种是毫米单位来表示。
命名编辑贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

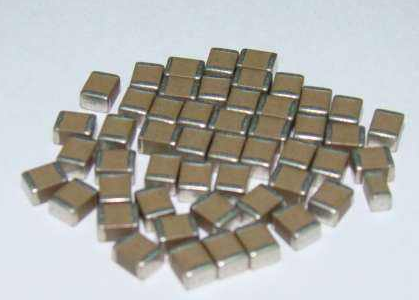

贴片电容命名
0805CG102J500NT 0805：是指该贴片电容的尺寸大小，是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸 CG ：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容，102 ：是指电容容量，前面两位是有效数字、后面的2 表示有多少个零102=10×100 也就是= 1000PF J：是要求电容的容量值达到的误差精度为5%，介质材料和误差精度是配对的 500：是要求电容承受的耐压为50V 同样500 前面两位是有效数字，后面是指有多少个零。 N：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡 T：是指包装方式，T 表示编带包装， 贴片电容的颜色，常规见得多的就是比纸板箱浅一点的黄，和青灰色，这在具体的生产过程中会有产生不同差异 贴片电容上面没有印字，这是和他的制作工艺有关（贴片电容是经过高温烧结面成，所以没办法在它的表面印字），而贴片电阻是丝印而成（可以印刷标记）。
贴片电容有中高压贴片电容和普通贴片电容，系列电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V 贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225 等，贴片电容的材料常规分为三种，NPO,X7R,Y5V NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。
容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF- 1000PF 也能生产但价格较高 X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，容量精度在10%左右，Y5V 此类介质的电容，其稳定性较差，容量偏差在20%左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。
贴片电容分类
NPO电容器
NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到 125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。
封 装 DC=50V DC=100V
0805 0.5---1000pF 0.5---820pF
1206 0.5---1200pF 0.5---1800pF
1210 560---5600pF 560---2700pF
2225 1000pF---0.033μF 1000pF---0.018μF
NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
X7R电容器
X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到 125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。
封 装 DC=50V DC=100V
0805 330pF---0.056μF 330pF---0.012μF
1206 1000pF---0.15μF 1000pF---0.047μF
1210 1000pF---0.22μF 1000pF---0.1μF
2225 0.01μF---1μF 0.01μF---0.56μF
Z5U电容器
Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。
尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。
封 装 DC=25V DC=50V
0805 0.01μF---0.12μF 0.01μF---0.1μF
1206 0.01μF---0.33μF 0.01μF---0.27μF
1210 0.01μF---0.68μF 0.01μF---0.47μF
2225 0.01μF---1μF 0.01μF---1μF
Z5U电容器的其他技术指标如下:
工作温度范围10℃ --- 85℃
温度特性 22% ---- -56%
介质损耗 最大 4%
Y5V电容器
Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达 22%到-82%。
Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
Y5V电容器的取值范围如下表所示
封 装 DC=25V DC=50V
0805 0.01μF---0.39μF 0.01μF---0.1μF
1206 0.01μF---1μF 0.01μF---0.33μF
1210 0.1μF---1.5μF 0.01μF---0.47μF
2225 0.68μF---2.2μF 0.68μF---1.5μF
Y5V电容器的其他技术指标如下:
工作温度范围 -30℃ --- 85℃
温度特性 22% ---- -82%
介质损耗 最大 5%
贴片电容作用
1、去耦作用
电容在去耦电路中就叫做“去耦”电容，那么起到的作用自然也就是去耦作用了，主要是消除没记放大器见的耦合干扰以及输出信号的干扰。
2、中和作用
用于中和电路中的电容器叫中和电容，多用于收音机和电视机的高频放大器中，用来消除自激和震荡现象。
3、耦合作用
电容的耦合作用主要是为了防止前后两级电路的静态工作点相互影响，起的作用是通交流阻直流，这也是电容最重要的特性之一。
4、储能作用
说到储能歹意个想到的就是电池了，电子产品中的电池其实都是电容的一种，在电路中主要起到充放电的作用。
5、滤波作用
滤波是电容的作用中比较中要的一部分，几乎所有的电源电路中都会用到。电容越大低频就越容易通过，电容越小高频就越容易通过，因此可以得出容量大的贴片电容滤低频，容量小的电容器滤高频。
6、时间常数
时间常数是指过度反应所需要的时间，主要是控制时间常数的大小，从而控制电容充放电的时间。
贴片电容用途
主要是清除由芯片自身产生的各种高频信号对其他芯片的串扰，从而让各个芯片模块能够不受干扰的正常工作。在高频电子振荡线路中，贴片电容与晶体振荡器等元件一起组成振荡电路，给各种电路提供所需的时钟频率。
贴片电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。贴片式陶瓷电容无极性，容量也很小，一般可以耐很高的温度和电压，常用于高频滤波。陶瓷电容看起来有点像贴片电阻，但贴片电容上没有代表容量大小的数字。贴片电容的特点是寿命长，耐高温、准确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流能力相对较弱。它被应用于小容量的低频滤波电路中。
以上就是贴片电容命名_贴片电容分类作用用途介绍，希望对各位有帮助。
