京瓷贴片电容的配置方法

发布于2019-06-21 19:37:18 55次阅读

好的高频去耦电容可以去除高到1GHZ的高频成份。陶瓷片电容或多层陶瓷电容的高频特性较好。设计印刷线路板时,每个集成电路的电源,地之间都要加一个去耦电容。

去耦电容有两个作用:一方面是本集成电路的蓄能电容,提供和吸收该集成电路开门关门瞬间的充放电能;另一方面旁路掉该器件的高频噪声。

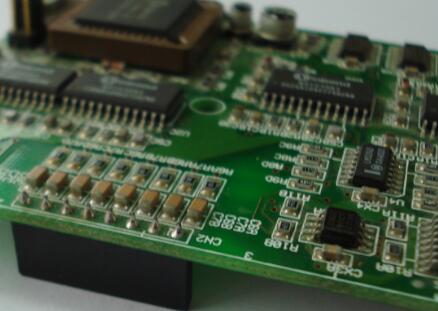

京瓷贴片电容的配置方法

数字电路中典型的去耦电容为0.1uf的去耦电容有5nH分布电感,它的并行共振频率大约在7MHz左右,也就是说对于10MHz以下的噪声有较好的去耦作用,对40MHz以上的噪声几乎不起作用。

1uf,10uf电容,并行共振频率在20MHz以上,去除高频率噪声的效果要好一些。在电源进入印刷板的地方和一个1uf或10uf的去高频电容往往是有利的,即使是用电池供电的系统也需要这种电容。

每10片左右的集成电路要加一片充放电电容,或称为蓄放电容,电容大小可选10uf。最好不用电解电容,电解电容是两层溥膜卷起来的,这种卷起来的结构在高频时表现为电感,最好使用胆电容或聚碳酸酝电容。

去耦电容值的选取并不严格,可按C=1/f计算;即10MHz取0.1uf。由于不论使用怎样的电源分配方案,整个系统会产生足够导致问题发生的噪声,额外的过滤措施是必需的。

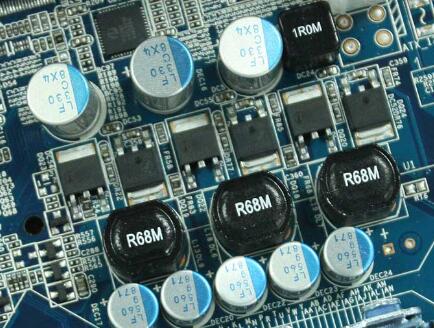

京瓷贴片电容的配置方法

这一任务由旁路电容完成。一般来说,一个1uf-10uf的电容将被放在系统的电源接入端,板上每个设备的电源脚与地线脚之间应放置一个0.01uf-0.1uf的电容。旁路电容就是过滤器。

放在电源接入端的大电容(约10uf)用来过滤板子产生的低频(比如60hz线路频率)。板上工作中的设备产生的噪声会产生从100mhz到更高频率间的合共振(harmonics)。

每个芯片间都要放置旁路电容,这些电容比较小,大约0.1u左右。电容器是电路中最基本的元件之一,利用电容滤除电路上的高频骚扰和对电源解耦是所有电路设计人员都熟悉的。

但是,随着电磁干扰问题的日益突出,特别是干扰频率的日益提高,由于不了解电容的基本特性而达不到预滤波效果的事情时有发生。本文介绍一些容易被忽略的影响电容滤波性能的参数及使用电容器抑制电磁骚扰时需要注意的事项。

   贴片电容       集成电路       京瓷       陶瓷电容
