电解电容的分类,传统的方法都是按阳极材质,比如说铝、钽或者铌。但这种凭阳极判断电容性能的方法已经过时了,目前决定电解电容性能的关键并不在于阳极,而在于电解质,也就是阴极。
按照阴极材料分类,电解电容可分为电解液、二氧化锰、TCNQ有机半导体、固体聚合物导体等。
右侧是一个简单的、并不完整的电容分类表,主要列举了一些在板卡设备上最常见的电容类型,通过这个直观的树型表可以对电容的分类、命名方式有一个直观的认识。常用的电容有电解液电容、固态电容和钽电容。
在很多用户的眼中,主板,显卡,工业控制板等产品是否使用固态电容,决定了该板卡是否处于较高的档次。固态电容这两年在国内技术发展迅速,由原来的SANYO一枝独秀,到现在众多国内,国外品牌争锋天下。
固态电容已经走下了神坛,很多普通的电子,数码产品都大量使用这类产品,图示固态电容类似于常见的铝电解电容,部分可替换,另外有一种固态电容,片状,用于替换普通钽电容。
电容的种类首先要按照介质种类来分。按介质可分为无机介质电容、有机介质电容和电解电容三大类。

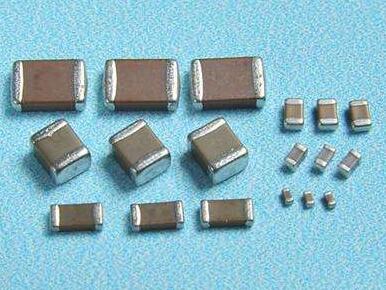

1、无机介质电容:包括人们熟悉的陶瓷电容以及云母电容,在CPU上我们会经常看到陶瓷电容。陶瓷电容的综合性能很好,可以应用GHz级别的超高频件上,比如CPU/GPU。当然,它的价格也很贵。

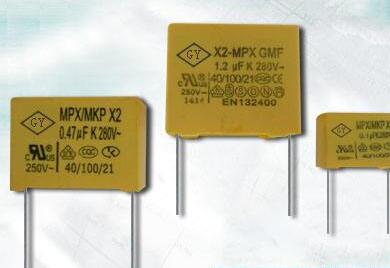

2、有机介质电容:例如薄膜电容,这类电容经常用在音箱上,其特性是比较精密、耐高温高压。
3、电解电容:人们所熟知的铝电容,铝电容其实都是电解电容。如果说电容是电子元件中最重要和不可取代的元件的话,那么电解电容又在整个电容产业中占据了半壁江山。我国电解电容年产量300亿只,且年平均增长率高达30%,占全球电解电容产量的1/3以上。
