先科贴片电解电容的广泛应用

发布于2019-06-12 14:54:42 105次阅读

有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时间常数设定、隔直流等作用。一般不能用于交流电源电路,在直流电源电路中作滤波电容使用时。

其阳极(正极)应与电源电压的正极端相连接,阴极(负极)与电源电压的负极端相连接,不能接反,否则会损坏电容器。

无极性电解电容器通常用于音箱分频器电路、电视机S校正电路及单相电动机的起动电路。

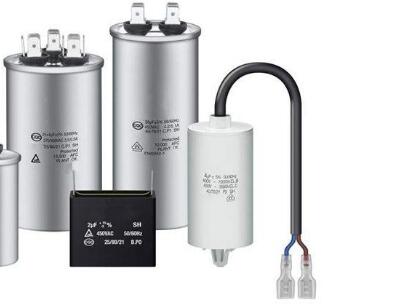

先科贴片电解电容的广泛应用

电解电容器广泛应用于家用电器和各种电子产品中,其容量范围较大,一般为1~1000μF,额定工作电压范围为6.3~450V。其缺点是介质损耗、容量误差较大(最大允许偏差为+100%、-20%),耐高温性较差,存放时间长容易失效。

电解电容的极性,注意观察在电解电容的侧面有“—”,是负极,如果电解电容上没有标明正负极,也可以根据它的引脚的长短来判断,长脚为正极,短脚为负极。

发展:

就现在的产量来说,铝电解电容器在电容器中占第二位。这类电容器本来是一般的直流电容器,但现在已经从直流发展到交流、从低温发展到高温、从低压发展到高压、从通用型发展到特殊型、从一般结构发展到片式、扁平、书本式等结构。

其上限容量已扩展到4F左右,使用频率已达到30kHz,工作温度范围已达到-55℃—125℃,有的甚至高到150℃,额定电压己达到700V。总之,铝电解电容器的发展越来越广。

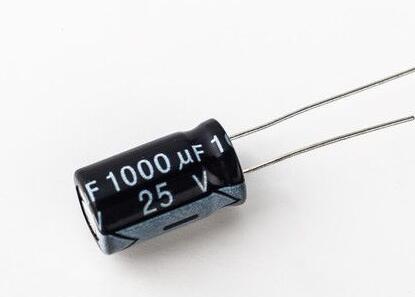

先科贴片电解电容的广泛应用

导致这些发展的基础如下:

1、在材料上,现在用的铝箔在成分和结构上都很考究。已经不再要求高纯,例如、对阳极箔,要求其纯度高到适当。为了提高起始腐蚀点数、机械强度及介质氧化膜的性能,箔中要适当的含有某些杂质。

并有的采用合金箔。在结构上,对低压箔,不要求立方结构占的比例很大,但是对高压箔,则要求这种结构占到80%一90%以上。

2、在工艺上,除了已经实现生产机械化和自动化以外,铝电解电容器在工艺上的进展主要是腐蚀相赋能两个工艺。铝箔的腐蚀系数不但已经很高(低压电容器箔已达100,高压者达25),而且可以根据对电容器的性能要求,腐蚀出不同坑洞形貌的铝箔。

腐蚀工艺是一种腐蚀液种类、浓度、温度、原箔成分、结构、表面状态、腐蚀过程中箔速度以及电源类型、波形、频率、电压等的动态平衡工艺。

问题是如何得出最佳的动态平衡和如何根据要求确定出最传平衡。因此,对现在的腐蚀工艺还不能说已经达到了最佳状态。

3、在结构上,铝电解电容器的结构已经多样化,除了上述液体铝电解电容器外.还有固体铝电解电容器。其结构形式主要有两种,一种是箔式卷绕形的,另一种是铝粉烧结多孔块状的,所用的固体电解质主要是MnO2。

铝电解电容器的结构已经多样化,如双阳极结构、对阴极结构、书本式结构、三角式结构、片式结构。其中片式铝电解电容器的出现是铝电解电容器的又—进步。

因为如果没有高比容的铝箔、耐高温的电解液、优异的密封结构和精细的加工技术,是很难制出合乎要求的片式铝电解电容器的,目的,其片式化率还处于比较低的水平。
