万用表检查贴片电解电容的好坏

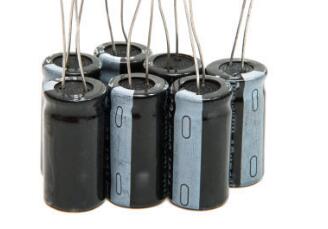

1、用万用表电阻档检查电解电容器的好坏

电解电容器的两根引线有正、负之分，在检查它的好坏时，对耐压较低的电解电容器（6V或l0V），电阻档应放在R×100或R×1K档，把红表笔接电容器的负端，黑表笔接正端，这时万用表指针将摆动，然后恢复到零位或零位附近。这样的电解电容器是好的。电解电容器的容量越大，充电时间越长，指针摆动得也越慢。

2、用万用表判断电解电容器的正、负引线

一些耐压较低的电解电容器，如果正、负引线标志不清时，可根据它的正接时漏电电流小（电阻值大），反接时漏电电流大的特性来判断。

具体方法是：用红、黑表笔接触电容器的两引线，记住漏电电流（电阻值）的大小（指针回摆并停下时所指示的阻值），然后把此电容器的正、负引线短接一下，将红、黑表笔对调后再测漏电电流。

以漏电流小的示值为标准进行判断，与黑表笔接触的那根引线是电解电容器的正端。这种方法对本身漏电流小的电解电容器，则比较难于区别其的极性。

3、用万用表检查可变电容器.

可变电容有一组定片和一组动片。用万用表电阻档可检查它动、定片之间有否碰片，用红、黑表笔分别接动片和定片，旋转轴柄，电表指针不动，说明动、定片之间无短路（碰片）处；若指针摆动，说明电容器有短路的地方。

4、用万用表电阻档粗略鉴别5000PF以上容量电容的好坏

用万用表电阻档可大致鉴别5000PF以上电容器的好坏（5000PF以下者只能判断电容器内部是否被击穿）。检查时把电阻档量程放在量程高档值，两表笔分别与电容器两端接触，这时指针快速的摆动一下然后复原，反向连接，摆动的幅度比第一次更大，而后又复原。

这样的电容器是好的。电容器的容量越大，测量时电表指针摆动越大，指针复原的时间也较长，我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。
