从事电子行业的朋友应该听说过电解电容吧，电解电容之所以叫做电解电容是由于电解电容有极性，而且电解电容的负极都含有电解质。
电解电容这类有极性的电容器在电源电路或者低频、中频电路中起到滤波、退耦、信号耦合及时间常数设定、隔直流等作用。其主要特点是单位体积的电容量非常大，是其它种类电容单位体积电容的几十倍甚至数百倍。而且额定电容可以做到几万uf甚至是及f，仅次于双层电容。另外，电解电容生产成本低廉导致价格也较为低廉。
电解电容也有无极性的，这种电容器通常用于音箱分频电路、电视机S矫正电路及单相电动机的起动电路。
由于技术进步，铝电解电容发展是越来越广，但是片式化率在当前还是处于较低的水平。
说到电解电容，大家可能会觉得陌生，但是电解电容却在我们的生活中扮演着非常重要的作用，那么电解电容的原理是什么呢?接下来就让我们来看看油柑网平台是如何总结的吧!
电解电容原理-简介
电解电容是电容的一种介质有电解液涂层有极性，分正负不可接错。电容(Electriccapacity)，由两个金属极，中间夹有绝缘材料(介质)构成。
特点
电解电容器特点一：单位体积的电容量非常大，比其它种类的电容大几十到数百倍。
电解电容器特点二：额定的容量可以做到非常大，可以轻易做到几万μf甚至几f(但不能和双电层电容比)。
电解电容器特点三：价格比其它种类具有压倒性优势，因为电解电容的组成材料都是普通的工业材料，比如铝等等。制造电解电容的设备也都是普通的工业设备，可以大规模生产，成本相对比较低。常见的日系电解电容以NipponChemi-con、Nichicon、Rubycon、Matsushita、Hitachi为代表，台系电容则以OST、TAICON、TEAPO、CAPXON为代表。
电解电容原理
电解电容是电容的一种，金属箔为正极(铝或钽)，与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质，阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。同时电解电容正负不可接错。铝电解电容器可以分为四类：引线型铝电解电容器;牛角型铝电解电容器;螺栓式铝电解电容器;固态铝电解电容器。
电解电容器通常是由金属箔(铝/钽)作为正电极，金属箔的绝缘氧化层(氧化铝/钽五氧化物)作为电介质，电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。铝电解电容器的负电极由浸过电解质液(液态电解质)的薄纸/薄膜或电解质聚合物构成;钽电解电容器的负电极通常采用二氧化锰。由于均以电解质作为负电极(注意和电介质区分)，电解电容器因而得名。
电解电容分成两个极，可以存一定电量，当正向电荷充满时，电极变为负电，就会放电，再一次正电来临时又会充电，负极来临时又会放点，因此电解电容具有通交流，隔直流作用，因为存点较多，可以做滤波电容。
电解电容原理-电解电容应用

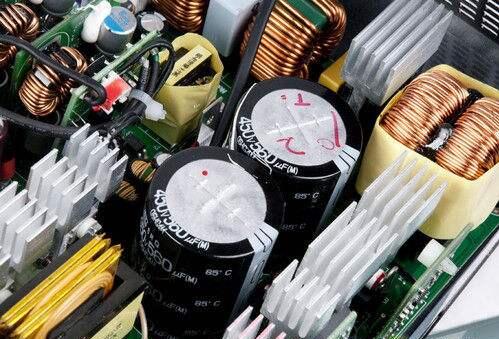

有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时间常数设定、隔直流等作用。一般不能用于交流电源电路，在直流电源电路中作滤波电容使用时，其阳极(正极)应与电源电压的正极端相连接，阴极(负极)与电源电压的负极端相连接，不能接反，否则会损坏电容器。
无极性电解电容器通常用于音箱分频器电路、电视机S校正电路及单相电动机的起动电路。
电解电容器广泛应用于家用电器和各种电子产品中，其容量范围较大，一般为1~33000μF，额定工作电压范围为6.3~700V。其缺点是介质损耗、容量误差较大(最大允许偏差为+100%、-20%)，耐高温性较差，存放时间长容易失效。
电解电容的极性，注意观察在电解电容的侧面有“-”是负极、“+”是正极，如果电解电容上没有标明正负极，也可以根据它的引脚的长短来判断，长脚为正极，短脚为负极。
