中高压贴片电容的封装和厚度
发布于2019-04-28 11:46:14
131次阅读

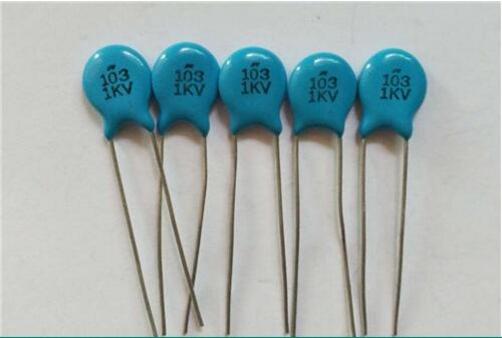

高压贴片电容是指能经受较高电压的贴片电容，主要应用于电源滤波，电源降压，倍压，吸收浪涌以保护IC，整流，振荡等作用。主要作用就是充电放电，能用于智能家居，电源模块，LED照明，电动工具，汽车电子等，在电子领域起着大的作用。
贴片高压电容利用陶瓷介质层的薄层化和多层叠层技术，电容值有了较大的扩大，并且还有极高的准确性，稳定性，可靠性，使用寿命长，ESR低，频率特性良好。
高压贴片电容的电介质一般采用NPO,X7R等。容量范围为：零点几PF到几UF之间。工作温度范围为-55℃～125℃，电压一般100V/200V/250V/500V/630V/1KV/2KV/3KV等等
主要作用就是充电放电，能用于智能家居，电源模块，LED照明，电动工具，汽车电子等，在电子领域起着大的作用。
它的样貌和电压较低的贴片电容没有多大的不同，通常有0603、0805、1206、1210、1808、1812、2220、2225、2211、3035等封装。
贴片电容又称陶瓷电容，贴片电容的封装表示方法有两种：一种是公制封装，一种是英制封装。公制的单位毫米mm,英制的单位inch.
贴片电容常用的系列型号有0201,0402,0603,0805,1206，其它的系列型号有：1210,1808,1812.
每个封装都有它对应的厚度，厚度越大，体积就越大，相对应的容值也就越大。再者，厚度越大，能承受的机械应力也相对应的增大。例如：0603厚度为0.3±0.03。1005厚度为0.5±0.05。1608厚度为0.8±0.1。2012厚度分别是0.6±0.1、0.85±0.1、1.25±0.2。3216厚度分别是0.6±0.1、0.85±0.1、1.25±0.2。3225厚度是1.25±0.2。4532厚度分别是1.25±0.2、0.85±0.1、1.6±0.2、1.35±0.2。4520厚度是1.25±0.2。
