方型保险丝的基本原理

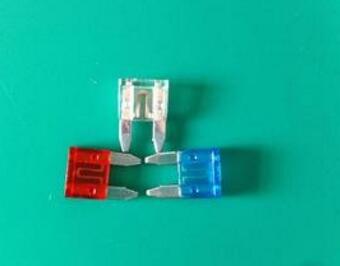

一.方型保险丝的基本原理

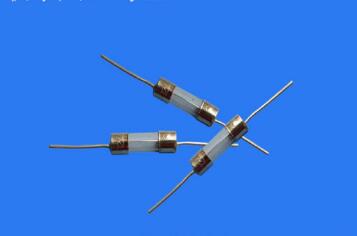

1．构造：方型保险丝在电路过电流维护元件中最常用的便是小型管状保险丝，它是由两头带有金属联接端子的管体和管内的金属熔体这两大首要部份所构成的，其外壳部份的作用是支持和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功用是由内部的熔体所决议的。

2．功用：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因而当电路正常作业时，保险丝只相当于一根导线，可以长时刻安稳的运用。

因为电源或外部搅扰而发作电流动摇时，保险丝也能接受必定范围的过载；只有当电路中呈现较大的过载电流--毛病或短路--时，保险丝才会动作，经过断开电流来维护电路的安全。

3．原理：保险丝通电时因电流变换的热量会使熔体的温度上升，在负载正常作业电流或允许的过载电流时，电流所发生的热量和经过熔体，壳体和周围环境所幅射，对流和传导等方式发出的热量能逐渐到达平衡。

假如散热速度跟不上发热时，这些热量就会在熔体上逐部积储，使熔体温度上升，一旦温度到达和超越熔体资料的熔点就会使它熔化，然后断开电流，起到安全维护的作用。

4．名词术语：额外电流：保险丝的公称作业电流，代号：In额外电压：保险丝的公称作业电压，代号：Un电压降：额外电流下保险丝两头的电压降，代号：Ud冷电阻：保险丝不作业时自身的电阻值，代号：Rn

过载才能：保险丝能长时刻作业的过载电流（有些品种能在高温条件下）

熔断特性：保险丝作业的性能目标--负载电流和熔断时刻两者的函数联系，即时刻/电流特性(也称为安-秒特性）。一般有两种表达方法：

熔断特性曲线：以负载电流为X座标，熔断时刻为Y座标，由保险丝在不一样电流负载下的均匀熔断时刻座标点连成的曲线。每一个类型标准的保险丝都有一条相应的曲线可代表它的熔断特性，这种曲线可用于选用保险丝时的参考。

熔断特性表：由若干个具有代表性的负载电流值和对应的熔断时刻所构成的表格。每一种类型的保险丝都有一个熔断特性表，这种表格可用于检测保险丝时的依据。

分断才能：保险丝最重要的安全目标—在很大的过载电流（短路时，保险丝可以安全分断的最大电流值。安全分断便是指在保险丝分断电路是不发作喷溅，焚烧，爆破等危及周围元件部件以致人身安全的景象。代号：Ir

熔化热能值：使保险丝的熔体熔化所需求的公称能量值，是保险丝自身的一个参数。代号：I2t
