高分子自恢复保险丝的原理与特性

由于科技的不断发展,小小保险丝有了大进步!传统一次性保险丝作为过流保护元件，只能保护一次，熔断后需要更换。聚合物自复保险丝（PPTC）因其可自行恢复的优异特性，可以一次安装，反复使用，作为新型过流过热保护元件，正在线路防护领域获得越来越广泛的应用。

一、工作原理

聚合物自恢复式保险丝由高分子材料和导电微粒组成，正常情况下，导电微粒在高分子基体材料中构成链状导电通道，元件维持在低阻抗状态，当电路发生过电流（如短路）时，大电流产生的热量使高分子材料迅速膨胀，切断链状导电通道，元件由低阻抗瞬变为高阻抗，阻断电路，保护负载，在故障排除后，高分子材料自动收缩，导电通道重新链接，元件又自行恢复至原始状态，从而实现“重复使用，无须更换，一劳永逸”之目的。

二、安装方式

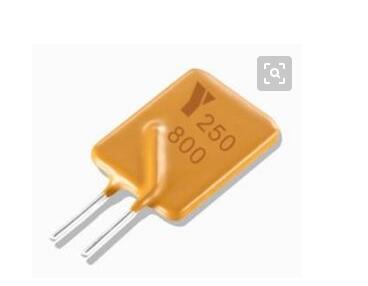

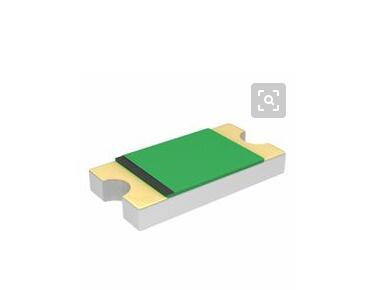

自恢复式保险丝没有极性，串联于电路中使用，AC或DC电源均可。上海WAYON公司的自复保险丝有光片、插件或表面贴装多种安装方式供选择。

三、如何选型

(一)确定工作线路如下数据和要求：

1.平均工作电流（I）和工作电压（V）（无须考虑峰值）

2.元件的使用环境温度（T）(可能的温升要考虑进去）

3.元件的电压降/阻值要求

4.动作时间要求。如UL60950对USB3.0的保护时间要求是5秒内使故障电流小于8A。

(二)根据V值(V≤Vmax)，I值(I≤Ih)及安装方式选择一种产品系列。

(三)查看该系列产品的温度-保持电流Ih对应表，查找使用环境温度T值下该系列产品对应的保持电流值，找到其中Ih值大于或等于工作电流值的一种或几种型号，即是可供选用的备选型号。

(四)按照(一)的要求测试上述初步符合要求的型号，确定其中最佳型号。

四、环境温度对保持电流和触发电流（It)的影响

保持电流和触发电流都是与环境温度相关的变量，均随环境温度的升高而衰减，其衰减比例示意图如图3所示。

五、动作时间和环境温度及电流的关系

自恢复式保险丝动作时间的快慢随环境温度及流经电流不同而不同，更高的环境温度或更大的电流意味着更快的动作时间。

六、电阻值自恢复特性

电源切断故障消失后，元件阻值会迅速恢复为初始值。
